实验项目
单片机实训项目
第一篇 单片机中级实训项目
1.1 数控直流稳压电源设计
一、设计任务：
设计并制作出有一定输出电压范围和功能的数控电源。其原理示意图如下：

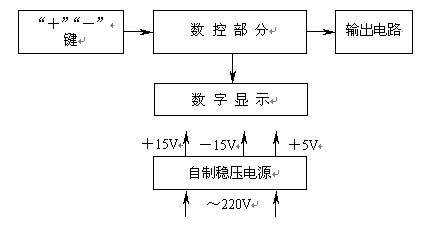

图1 数控电源框图
二、设计要求：
1．基本要求
（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；、
（2）输出电流：500mA；
（3）输出电压值由数码管显示；
（4）由“＋”、“－”两键分别控制输出电压步进增减；
（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。
2．发挥部分
（1）输出电压可预置在0～9.9V之间的任意一个值；
（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；
（3）扩展输出电压种类（比如三角波等）；
1.2 数字电压表设计
一、设计任务
设计并制作一3位半数字电压表。
二、技术指标
直流电压测量范围（0～200）V，共分4档：200mV、2V、20V和200V；
测量速度（2～5）次/s任选；
分辨率0.1mV；
测量误差γ<±0.1%。
三、设计要求
1．基本要求：
（1）具有正、负电压极性显示。
（2）小数点显示。
（3）超量程显示。
（4）量程自动转换等。
2．扩展功能：
（1）拓展显示位数，如4位半等。
（2）增加测电流、电阻等功能，将电压表拓展为数字万用表。
1.3 水温控制系统设计
一、设计任务与要求
设计并制作一个水温控制系统。
二、技术指标及设计要求
1、一升水由1kW的电炉加热，要求水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动调整，以保持设定的温度基本不变。
2、温度设定范围：40～90℃，最小区分度为1℃；控制精度：温度控制的静态误差≤1℃；用十进制数码显示实际水温。
三、扩展功能
具有通信能力，可接收其他数据设备发来的命令，或将结果传送到其他数据设备；
第二篇 单片机高级实训项目
2.1 简易电阻、电容和电感测试仪
一、任务
设计并制作一台数字显示的电阻、电容和电感参数测试仪，示意框图如下：

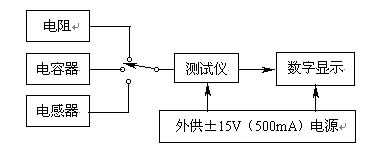

图1 电阻电容和电感参数测试仪原理图
二、要求
1．基本要求
（1）测量范围：电阻100Ω～1MΩ；电容100pF～10000pF；电感100μH～10mH。
（2）测量精度：±5% 。
（3）制作4位数码管显示器（液晶显示亦可），显示测量数值，并用发光二极管分别指示所测元件的类型和单位。
2．发挥部分
（1）扩大测量范围。
（2）提高测量精度。
（3）测量量程自动转换。
2.2电表IC卡管理装置的设计
IC卡管理装置配置于用户电表中,用以接收用户交纳的电费,显示用户当前用电情况,对用户用电情况进行必要的管理。
1．基本设计要求
①用密码方式设置电费单价和最大用电量(由电力公司统一进行)。
②随时显示当月用电量、累计用电量、电费余款,最多可显示9999.9度电、999元余款。
③当余额不足3天电费时(当月平均值),每天早、晚各报警(声光)一次。当余款不足1天时,每小时报警一次,当电费出现赤字时,报警灯始终亮。
④电表最多允许欠费1天,超过1天,加倍收费,超过10天加3倍收费,最多允许欠费20天,20天以后停止供电。
2．发挥部分：通过电源线可以实行中央集中抄表。
2.3无线环境监测模拟装置
一、任务
设计并制作一个无线环境监测模拟装置，实现对周边温度和光照信息的探测。该装置由1个监测终端和不多于255个探测节点组成（实际制作2个）。监测终端和探测节点均含一套无线收发电路，要求具有无线传输数据功能，收发共用一个天线。
二、要求
1．基本要求
（1）制作2个探测节点。探测节点有编号预置功能，编码预置范围为00000001B～11111111B。探测节点能够探测其环境温度和光照信息。温度测量范围为0℃～100℃，绝对误差小于2℃；光照信息仅要求测量光的有无。探测节点采用两节1.5V干电池串联，单电源供电。
（2）制作1个监测终端，用外接单电源供电。探测节点分布示意图如图1所示。监测终端可以分别与各探测节点直接通信，并能显示当前能够通信的探测节点编号及其探测到的环境温度和光照信息。
图1 探测节点分布示意图
（3）无线环境监测模拟装置的探测时延不大于5s，监测终端天线与探测节点天线的距离D不小于10cm。在0～10cm距离内，各探测节点与监测终端应能正常通信。
2．发挥部分
（1）每个探测节点增加信息的转发功能，节点转发功能示意图如图2所示。即探测节点B的探测信息，能自动通过探测节点A转发，以增加监测终端与节点B之间的探测距离D+D1。该转发功能应自动识别完成，无需手动设置，且探测节点A、B可以互换位置。
图2 节点转发功能示意图
（2）在监测终端电源供给功率≤1W，无线环境监测模拟装置探测时延不大于5s的条件下，使探测距离D+D1达到50cm。
（3）尽量降低各探测节点的功耗，以延长干电池的供电时间。各探测节点应预留干电池供电电流的测试端子。
（4）其他。
三、说明
1．监测终端和探测节点所用天线为圆形空芯线圈，用直径不大于1mm的漆包线或有绝缘外皮的导线密绕5圈制成。线圈直径为（3.4±0.3）cm（可用一号电池作骨架）。天线线圈间的介质为空气。无线传输载波频率低于30MHz，调制方式自定。监测终端和探测节点不得使用除规定天线外的其他耦合方式。无线收发电路需自制，不得采用无线收、发成品模块。光照有无的变化，采用遮挡光电传感器的方法实现。
2．发挥部分须在基本要求的探测时延和探测距离达到要求的前提下实现。
3．测试各探测节点的功耗采用图2所示的节点分布图，保持距离D+D1=50cm，通过测量探测节点A干电池供电电流来估计功耗。电流测试电路见图3。图中电容C为滤波电容，电流表采用3位半数字万用表直流电流档，读正常工作时的最大显示值。如果D+D1达不到50cm，此项目不进行测试。
4．写出设计报告，正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。完整的电路原理图、重要的源程序用附件给出。
