产品简介

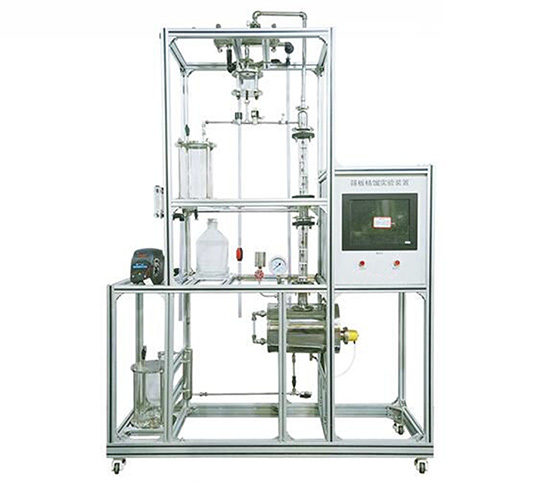

上海求育QY-HGYL22筛板塔精馏实验装置数字型整体为自行式框架结构，采用乙醇—正丙醇体系，了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况。学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响,了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况。全触摸集成化控制，高稳定数据传输，可360度观察，实现全方位教学与实验。电话021-69918115
参考实验方法及步骤：
1.实验前检查准备工作：
配制一定浓度(质量浓度 20％左右)的乙醇─水混合液(总容量25升左右),倒入储料罐中。打开进料入口阀27，其余阀门关闭，启动进料泵2，打开料液循环阀25，使料液混合均匀，混合均匀后将料液循环阀25打至半开，将直接进料阀全开，放空阀12全开，进行进料，一般在塔釜总高2/3处。然后关闭进料阀门和进料泵。
2. 实验操作：
(1)全回流操作：
① 打开塔顶冷凝器进水阀门,保证冷却水足量（160L/h即可）。
② 记录室温。接通总电源开关（220V）。
③ 调节加热电压约为150伏, 待塔板上建立液层后再适当加大电压至170V，使塔内维持正常操作。
④ 当各块塔板上鼓泡均匀后,保持加热釜电压不变, 在全回流情况下稳定
20分钟左右。期间要随时观察塔内传质情况直至操作稳定。然后分别在塔顶、塔釜取样口用100ml量筒同时取样，通过酒精计分析样品浓度。
(2)部分回流操作：
①打开间接进料阀门和进料泵，调节转子流量计, 以3.0-4.0（L／h)的流量向塔内加料，打开进料加热开关，调节到合适的进料温度，用回流比流量计调节回流比为 R＝3 ，馏出液收集在塔顶液回收罐中。
②塔釜产品经冷却后由溢流管流出,收集在容器内。
③待操作稳定后,观察塔板上传质状况,记下加热电压、塔顶温度，塔釜压力等有关数据,整个操作中维持进料流量计读数不变,分别在塔顶、塔釜和进料三处取样,用酒精计其浓度并记录下进塔原料液的温度。
(3)实验结束
①取好实验数据并检查无误后可停止实验，此时关闭进料阀门和加热开关，关闭回流比流量计阀门。
②停止加热后10分钟再关闭冷却水,一切复原。
③根据物系的 t-x-y 关系,确定部分回流条件下进料的泡点温度，并进行数据处理。
实验注意事项：
1.由于实验所用物系属易燃物品，所以实验中要特别注意安全,操作过程中避免洒落以免发生危险。
2.本实验设备加热功率由仪表自动调节，注意控制加热升温要缓慢，以免发生爆沸(过冷沸腾)使釜液从塔顶冲出。若出现此现象应立即断电，重新操作。升温和正常操作过程中釜的电功率不能过大。
3.开车时要先接通冷却水再向塔釜供热，停车时操作反之。
4.检测浓度使用酒精计，使用方法见说明书 。
5.为便于对全回流和部分回流的实验结果(塔顶产品质量)进行比较, 应尽量使两组实验的加热电压及所用料液浓度相同或相近。连续开出实验时, 应将前一次实验时留存在塔釜、塔顶、塔底产品接受器内的料液倒回原料液储罐中循环使用。
