一、产品简介

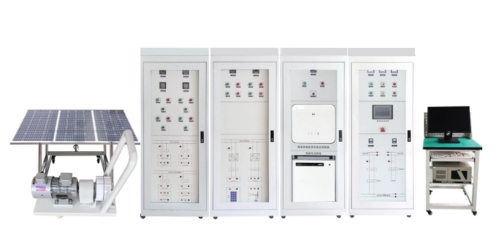

QY-RL022可再生能源智能微电网系统采用先进的双母线结构，融合了多项尖端技术，如PCS（储能双向变流器）、BMS（电池管理系统）、DG（分布式发电）、交直流负荷管理、EMS（能量管理系统）以及SCADA（电力数据采集监控系统）。此系统旨在实现清洁、低碳、安全、高效的能源利用，通过“源-网-荷-储”的协同优化及数字化、信息化、智能化的管理，最大化新能源与储能技术的效益。
QY-RL022可再生能源智能微电网系统亮点包括：
高效协同的“源-网-荷-储”架构，实现能源产生到储存的全面优化。
数字化与智能化管理，实时监控与调整系统状态，确保精准响应能源需求。
多种交互方式，灵活调配能源，保障电力供应稳定与高效。
自由并网离网功能，增强系统可靠性与应急响应能力。
二、系统参数与详细配置
1. 触摸屏
内核：J1900 CPU（主频2400MHz*4核心）
内存：4GB
触摸类型：四线电阻式触摸屏
串行接口：RS232/RS485
以太网口：10/100M自适应
电磁兼容：工业三极
监测内容：全面监控微电网的实时运行和报警信息
2. 工业交换机
网络标准：IEEE 802.3、IEEE 802.3u、IEEE 802.3x
端口：8个10/100Mbps RJ45 端口
指示灯：每端口具有1个Link/Ack、Speed指示灯；每设备具有1个Power指示灯
性能：存储转发，支持3.2Gbps背板带宽，支持8K的MAC地址表深度
3. 浪涌保护器
最大持续运行电压Uc：1000V
标称放电电流In(8/20us)：20KA
最大放电电流Imax(8/20us)：40KA
保护水平Up(8/20us)：<1.8KV
响应时间：≤25ns
4. 交流接触器
主触点数量：3对
额定电流：25A
线圈电压：AC220V
带辅助触点
5. 光伏专用单相电双向计量仪表
电流、电压测量精度：0.2级
功率、有功电能测量精度：0.5级
无功电能：1级
6. 开关电源
输入电压：AC220V
输出电压：DC24V
额定输出电流：2.5A
7. 系统材质与尺寸
钢板厚度：2mm
前门：透明钢化玻璃设计，带缓冲器
后门：双开门设计，底部装置过滤网
两边侧板：可拆卸
柜体尺寸：≥750×650×1800(mm)
2.1 微电网储能与控制系统
包括双向储能变流器、切换开关、储能蓄电池组、电池管理系统(BMS)、直流功率计量仪表等。
2.2 微电网分布式能源接入系统
由光伏控制器、风力控制器、直流功率计量仪表等组成，主要完成对分布式能源的接入与保护。
详细配置包括：
发电机、变频拖动电机、变频器、光伏控制器、风力控制器等。
光伏组件：单晶，功率100W，组件效率≥18％。
光伏支架：采用热浸镀锌涂层，电池板组件安装完成后尺寸为200016001400左右。
4. 微电网交直流负荷管理系统
由交直流模拟负载、直流功率计量仪表、交流功率计量仪表等组成，可模拟不同等级负荷进行自动调度控制。
5. 主控台
操作台：可放置监控主机，板材为优质冷轧钢板，尺寸可定制。
电力数据采集监控系统(SCADA)：具有用户及权限管理、历史数据存储、在线实时监测等功能。
5.1 仿真规划软件
基于Unity3D软件，使用C#语言开发，采用My Sql数据库，支持光伏、风力、地热、生物质等多种能源的多能互补方案设计。
综上所述，QY-RL022可再生能源智能微电网系统是一套高度集成、先进可靠的能源管理系统，通过智能化、信息化的管理手段，实现了新能源的高效利用与电力供应的稳定保障。
QY-RL022可再生能源智能微电网系统采用双母线结构，融合了PCS、BMS、DG、交直流负荷、EMS以及SCADA等先进技术，致力于实现清洁、低碳、安全、高效的能源利用。该系统通过“源-网-荷-储”的协同优化，以及数字化、信息化、智能化的管理，能够经济、高效、安全地运用新能源与储能技术。系统支持多种交互模式，如源源互补、源网协调等，实现电能削峰填谷、优质供电、智能化保护与自由并网离网，从而最大化发、用电效益。
