一、产品概述
该设备旨在为电子通信行业提供技能考核鉴定平台，并广泛适用于电子技术基础、单片机原理及应用、嵌入式系统及应用等课程的教学实训。通过模块化设计，集成了单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统，并配套有专业的工具、仪器和耗材配件包，满足多样化的实训需求。
二、产品功能与结构

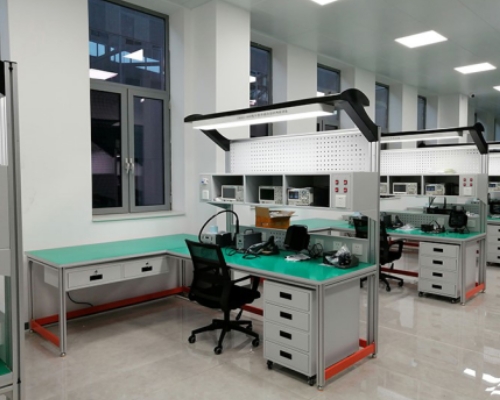

工作台：坚固耐用，美观大方，具备多种防护特性及防静电装置，配备高档条形LED照明。
实训屏：模块化配置，内部配工业插座，各模块独立使用，包含电源控制、交流插座、示波器、函数信号发生器、直流电源等多种功能模块，并设有漏电保护开关。
工具柜：采用优质材料，多层抽屉与大容量柜设计，分类存放电子元件、工具和耗材。
资源包与配件：内容丰富的电路实训模块、专业的仪器、工具及耗材配件包，满足各种实训需求。
智能电源管理系统：具备过温、短路、过流等多重保护功能，支持无线与有线通讯，实时监控设备状态，确保实训安全。
三、产品特点
开放式设计：学员可根据实训课题自由选择合适的电子器件进行设计制作。
模具化运用：可编程器件单元板库、电子元件库等分类清晰，摆放整齐。
积木式理念：模块化设计，便于组合与扩展，满足不同实训需求。
组合灵活：实训电路模块丰富，中间连线采用快速接头，操作便捷，扩展性强。
四、电子技术综合实训模块包总结
1、基础模拟电路模块包
单端输入放大电路 (D33)：两级放大，具备限幅调整、调零和放大倍数调整功能。
直流稳压电源 (D35)：提供24V、±12V、+5V输出电压，根据设计电路选择。
直流可调稳压电源 (D43)：0-12VDC可调，具备过压、过流保护和短路保护。
差动放大电路 (D60)：DC12V单电源供电。
单管/负反馈放大器 (D61)：DC12V单电源供电。
射极跟随器 (D62)：DC12V单电源供电。
场效应管放大器 (D63)：DC12V单电源供电。
RC振荡器 (D64)：DC5V单电源供电，两级RC桥式振荡放大电路。
信号放大模块 (D74)：调谐小信号放大和集成陶瓷选频放大。
晶闸管可控整流电路 (D75)：AC12V供电，场效应管触发脉冲调节。
OTL功率放大器 (D76)：DC5V单电源供电，互补对称OTL功率放大电路。
功率放大器与发射模块 (D77)：线性宽带功率放大器电路，带音源和信号发送电路。
集成功率放大器 (D83)：内置TQ9300音乐集成芯片，外接音源插座。
模拟运算电路 (D84)：集成运算放大器芯片LM324组成的三角波和方波产生电路。
晶体管开关特性模块 (D85)：包括晶体管开关电路、特性测试电路、限幅器和钳位器电路。
直流斩波系统 (D40)：SG3525组成PWM波形输出电路及斩波电路。
实训项目：涵盖上述所有电路的调试与实训，如单端输入放大电路、直流稳压电源、负反馈放大器、RC桥式振荡电路等。
2、 基础数字实训电路模块包
逻辑电平显示 (D01)：由74LS245驱动16位发光二极管。
集成逻辑门电路 (D86)：由CD4082、CD4011等组成各种逻辑状态测试电路。
编译码器电路 (D87)：74LS138与8位发光二极管组成3-8线译码显示电路。
计数器电路 (D88)：由CD4027、4011组成同步三位二进制加法计数器。
555集成电路模块 (D89)：555时钟脉冲信号电路。
电子秒表电路 (D90)：由74LS00、74LS196等组成两位数码管计数秒表。
数字电压表 (D91)：三位半直流电压数字显示表。
数字频率计 (D92)：六位数字频率计。
拔河游戏机电路 (D93)：四工位拔河游戏机电路。
流水灯电路板 (D91)：由NE555时钟信号、CD4017移位寄存器组成。
双D触发器电路板 (D92)：由CD4013和继电器控制电路组成。
八路抢答器电路板 (D93)：由CD4511七段BCD码译码器等组成。
实训项目：包括逻辑电平显示、基本逻辑门电路功能、优先编码器功能、计数器功能、电子秒表制作等多种数字电路实训。
3、C51和ARM编程基础实训模块包
LED实验板：包含RGB三色灯、白色灯及多种颜色5mmLED。
按键模块：8位独立式键盘。
数码管显示实验板：8位数码管，使用74HC595驱动。
4X4键盘模块：16个轻触开关组成。
点阵显示模块：16X16点阵，74HC595级联驱动。
液晶显示模块：包括1602和12864点阵图文液晶屏。
摇杆与数字编码输入模块：双轴按键摇杆和360度旋转编码器。
电机实验板：直流电机和步进电机实验板，包含转速测量和速度控制。
RFID射频卡实验板：RFID无线通信与数据读写。
红外发射接收实验板：940红外发射管与HL-A838红外接收管。
超声波测距实验板：可测量2cm-450cm距离。
无线遥控实训模块：315MHz无线接收与发送模块。
环境测量实验板：测量PM2.5和PM10。
智能开关实验板：人体红外检测与亮度传感器。
温度与湿度实验板：单总线通信测量温湿度。
陀螺仪重力感应磁力计实验板：九轴传感器模块。
颜色识别实验板：TCS34725颜色感应识别。
触摸按键实验板：4位触摸按键。
无线通信实验板：ESP8266Wifi模块+蓝牙+NRF24L01。
嵌入式编程转接板：连接不同功能模块。
编程模块：C51和ARM单片机编程模块。
参考程序资源：提供多种C语言参考程序，涵盖LED控制、键盘输入、电机控制等。
实训项目：包括点亮LED、跑马灯、键盘输入检测、数码管显示、点阵显示、电机控制、无线通信等多种嵌入式编程基础实训。
QY-DG042电子技术综合实训考核设备旨在为电子通信行业相关工种提供技能考核鉴定，同时适用于电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训。它采用模块化设计，包含单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统，并配备有专业的工具、仪器和耗材配件包。学员可以根据工作任务要求选择相应的单元模块，完成电子产品的设计、组装、焊接、编程与调试。
