一、产品简介

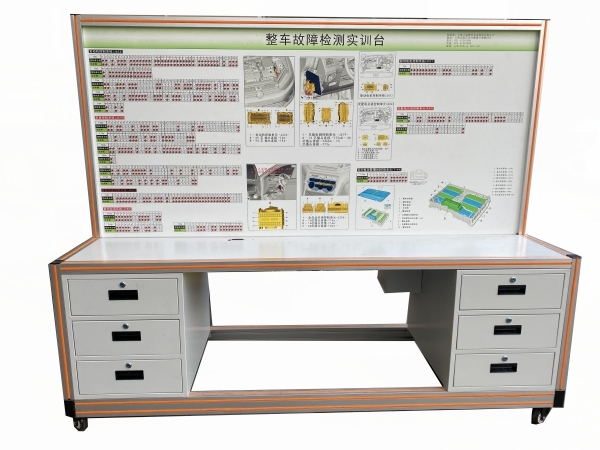

QY-XNY206新能源混动整车交互式实训平台是一种专为插电式油电混合动力汽车设计的在线检测故障教具车系统。其核心特点是在不破坏原车线束的基础上,将整车转变为一个可用于教学和实训的故障检测平台。该系统具备实时检测与诊断汽车动、静态信号参数的能力,并可通过机械设置模拟各种电路故障,如断路、短路、虚接、交叉错接等。
该系统适用于中高等职业技术院校、普通教育类学院和培训机构,用于油电混合动力汽车理论和维修实训的教学。它采用了高质量的材料和先进的技术,如镀金U型插头、铝合金框架等,确保了系统的可靠性和耐用性。
二、功能特点
保持原车功能完整性:通过专用线束连接,断开后不影响原车功能。
整车结构完整:各控制系统、传感器、执行器齐全,可正常运行。
检测与设故功能强大:整车总设故点不少于300个,插头与原车线束相同,确保电路信号正常。
配套测量教板:同步检测各系统数据流,方便教学。
故障设置区设计巧妙:采用隐藏推拉门设计,内部安装机械与无线故障设置系统。
多系统教学实训:涵盖VCU、BMS、驱动电机控制器等多个控制单元的教学实训系统。
高级铝塑板检测面板:耐腐蚀、耐创击、耐污染、防火、防潮,打印有永不褪色的彩色控制单元插头插座端子图。
设备框架坚固耐用:采用铝合金型材搭建,耐油耐腐蚀并易于清洁。
配套汽车电子实训仿真软件:包含多个汽车系统,与实物完美结合,提供连线、动态测试、故障设置等功能。
三、基本配置与实训实验项目
QY-XNY206新能源混动整车交互式实训平台基本配置包括整车故障设置与检测连接平台、故障设置和考核系统、专用无损原车器件的对接线束等。实训实验项目涵盖了插电式混合动力汽车的技术参数了解、各总成零部件的名称和功能熟悉、控制关系掌握、多个控制模块的结构和工作原理学习以及检测方法掌握等多个方面。
四、其他配置与系统设计依据
QY-XNY206新能源混动整车交互式实训平台还配备了汽车新能源汽车综合仿真软件,以直观、生动的动画、视频等形式对故障检修和保养工艺进行说明讲解。教学任务与内容部分详细列出了多个故障的出现原因、排除方法和判定标准,有助于操作者循序渐进地得到训练。
五、总结
QY-XNY206新能源混动整车交互式实训平台是一款集教学、实训、考核于一体的插电式油电混合动力汽车在线检测故障教具车系统。它具备了强大的功能特点和丰富的实训实验项目,能够满足中高等职业技术院校、普通教育类学院和培训机构的教学需求。同时,其高质量的材料和先进的技术确保了系统的可靠性和耐用性,为操作者提供了一个优质的教学和实训平台。
QY-XNY206新能源混动整车交互式实训平台和可正常运行的插电式油电混合动力汽车配合使用,在不破坏原车任意一条线束的基础上将整车转变为在线检测故障教具车,可实现实时检测与诊断原车、静态信号参数。可对控制单元主要线路进行断路、短路、虚接、交叉错接等故障,具备机械故障设置,采用原车整车控制器VCU控制单元、发动机控制单元ECU、变速箱驱动桥制单元ECU、混合动力制单元ECU、动力电池管理系统BMS控制单元、驱动电机控制器控制单元、充配电总成控制单元、自动空调控制单元、EPS转向控制单元、网关控制单元、智能钥匙控制单元、车身电器控制单元BCM等的动、静态信号参数。
电话:15021281975 微信
汽车新能源实训室建设方案
序号 | 产品 | 型号 | 单位 | 数量 | 单价 | 总价 |
1 | 汽车油电混合动力系统解剖模型 | QY-XNY-12 | 套 | 1 | 68000 | 68000 |
2 | 汽车油电混合动力系统综合实训台(丰田普瑞斯) | QY-XNY-13 | 套 | 1 | 170000 | 170000 |
3 | 汽车电动动力系统示教板 | QY-XNY-37 | 套 | 1 | 84000 | 84000 |
4 | 汽车燃料电池(氢气)系统示教板 | QY-XNY-11 | 套 | 1 | 96000 | 96000 |
5 | 电动机动车制动能量回收控制实训系统 | QY-XNY-09 | 套 | 1 | 95000 | 95000 |
6 | 太阳能电动汽车教学系统 | QY-XNY-02 | 套 | 1 | 198000 | 198000 |
7 | 电动汽车在线检测实训考核系统 | QY-XNY-23 | 套 | 1 | 158000 | 158000 |
8 | 雷沃天然气发动机实验台 | QY-XNY | 套 | 1 | 88000 | 88000 |
9 | 汽车电动动力系统实训平台 | QY-XNY-31 | 套 | 1 | 144000 | 144000 |
10 | 动力电池组管理系统试验台(电池管理系统(BMS)实训台) | QY-XNY-10 | 套 | 1 | 108000 | 108000 |
11 | 汽车混合动力系统示教板 | QY-XNY-38 | 套 | 1 | 84000 | 84000 |
12 | 汽车电动动力系统示教板 | QY-XNY-37 | 套 | 1 | 58000 | 58000 |
13 | 太阳能电动汽车示教板 | QY-XNY-27 | 套 | 1 | 75000 | 75000 |
14 | 油电混合动力汽车动力系统解剖演示台 | QY-XNY-08 | 套 | 1 | 78000 | 78000 |
15 | 太阳能电动汽车教学系统 | QY-XNY-02 | 套 | 1 | 198000 | 198000 |
16 | 电动汽车空调系统实训台 | QY-KTXT-06 | 套 | 1 | 88000 | 88000 |
17 | 纯电动汽车制动能量回收系统示教板 | QY-XNY-33 | 套 | 1 | 95000 | 95000 |
18 | 太阳能电池管理系统示教板 | QY-XNY-34 | 套 | 1 | 115000 | 115000 |
19 | 电动汽车高压安全防护系统示教板 | QY-XNY-01 | 套 | 1 | 168000 | 168000 |
20 | 超级电容能量管理系统示教板 | QY-XNY | 套 | 1 | 98000 | 98000 |
21 | 电动汽车整车CAN总线网络系统示教板 | QY-XNY-32 | 套 | 1 | 175000 | 175000 |
22 | 电控双燃料汽车发动机实训台 | QY-XNY | 套 | 1 | 85000 | 85000 |
23 | 纯电动汽车动力系统实训台 | QY-XNY-26 | 套 | 1 | 125000 | 125000 |
24 | 纯电动汽车电池管理系统实训考核装置 | QY-XNY | 套 | 1 | 295000 | 295000 |
25 | 新能源汽车电机性能试验台 | QY-XNY | 套 | 1 | 125000 | 125000 |
26 | 新能源汽车新技术综合实训台 | QY-XNY | 套 | 1 | 142000 | 142000 |
27 | 新能源汽车充电管理系统实训台 | QY-XNY | 套 | 1 | 95000 | 95000 |
28 | 低速电动车动力系统实训台 | QY-XNY | 套 | 1 | 115000 | 115000 |
29 | 混合动力变速器解剖演示台 | QY-XNY | 套 | 1 | 38000 | 38000 |
30 | 混合动力变频器解剖演示台 | QY-XNY | 套 | 1 | 29500 | 29500 |
31 | 混合动力高压电池解剖模型 | QY-XNY | 套 | 1 | 32000 | 32000 |
32 | 纯电动车直流有刷电机解剖模型 | QY-XNY | 套 | 1 | 9500 | 9500 |
33 | 纯电动车直流无刷电机解剖模型 | QY-XNY | 套 | 1 | 9500 | 9500 |
34 | 纯电动车交流电机解剖模型 | QY-XNY | 套 | 10 | 11000 | 110000 |
35 | 纯电动车磁阻电机解剖模型 | QY-XNY | 套 | 10 | 11500 | 115000 |
36 | 纯电动车轮毂电机解剖模型 | QY-XNY | 套 | 10 | 8000 | 80000 |
37 | 异步电动机解剖模型 | QY-XNY | 套 | 10 | 8000 | 80000 |
38 | 同步电动机解剖模型 | QY-XNY | 套 | 10 | 7500 | 75000 |
39 | 纯电动车差速器解剖模型 | QY-XNY | 套 | 10 | 4500 | 45000 |
40 | 纯电动汽车电源转换系统示教板 | QY-XNY | 套 | 1 | 42000 | 42000 |
41 | 新能源汽车电动助力转向系统实训台 | QY-XNY | 套 | 1 | 45000 | 45000 |
42 | 新能源汽车电动水冷却系统实训台 | QY-XNY | 套 | 1 | 45000 | 45000 |
43 | 纯电动汽车电动真空助力制动系统实训台 | QY-XNY | 套 | 1 | 42000 | 42000 |
44 | 油电混合动力发动机拆装实训台 | QY-XNY | 套 | 1 | 39500 | 39500 |
45 | 电动车电机附拆装架 | QY-XNY | 套 | 1 | 12000 | 12000 |
46 | 电动汽车整车电器实训台 | QY-XNY | 套 | 1 | 87000 | 87000 |
47 | 新能源汽车创新实训平台 | QY-XNY | 套 | 1 | 96000 | 96000 |
48 | 油电混合动力变速器拆装实训台 | QY-XNY | 套 | 1 | 45000 | 45000 |
49 | 单体电池充放电实验装置 | QY-XNY | 套 | 1 | 80000 | 80000 |
50 | 永磁电机与控制器实训台 | QY-XNY-40 | 套 | 1 | 120000 | 120000 |
51 | 铅酸蓄电池解剖展示台 | QY-XNY | 套 | 1 | 4500 | 4500 |
52 | 锂电池解剖模型 | QY-XNY-39 | 套 | 1 | 8000 | 8000 |
53 | 汽车新能源高压器件结构示教板 | QY-XNY | 套 | 1 | 135000 | 135000 |
54 | 高压安全模拟测量试验台 | QY-XNY | 套 | 1 | 56000 | 56000 |
55 | 绝缘杆 | FY-10JYG | 只 | 2 | 500 | 1000 |
56 | 绝缘夹钳 | FY-50JYG | 只 | 2 | 700 | 1400 |
57 | 高压试电笔 | 10V-250V | 支 | 8 | 100 | 800 |
58 | 绝缘垫 | 10kv | 块 | 4 | 300 | 1200 |
59 | 绝缘手套 | 12KV | 副 | 20 | 100 | 2000 |
60 | 绝缘靴 | 25KV | 双 | 20 | 200 | 400 |
61 | 安全帽 | 个 | 20 | 80 | 1600 | |
62 | 绝缘耐压测试仪 | MS2675C | 台 | 1 | 13000 | 13000 |
63 | 20件12.5MM系列VDE绝缘套筒组套 | 09267 | 套 | 8 | 4000 | 32000 |
64 | 低压试电笔 | 62601 | 支 | 8 | 80 | 660 |
65 | 手持式示波器 | VICTOR220 | 台 | 1 | 8000 | 8000 |
合计:4965560元 |
