电工技能实训操作台,网孔型电工技能实训考核装置

QY-QD090电工技术综合实训装置技术指标

外型尺寸:1600x720x1650mm,提供足够的操作空间。

材料:采用钢板和铝合金结构,确保实训台的稳固性和耐用性。

电源:

输入:三相AC 380V ±10% 50HZ,三相五线。

固定交流输出:380V和220V接插式各2组。

可调直流输出:0~30V/2A连续可调2组,带有实时监控电源变化的指针电压表和电流表。

接口及仪表:配备2只指针式电压表,实时监控电网电压变化。

保护:具有短路保护、过载保护、漏电保护功能,漏电保护动作电流≤30mA。

结构功能

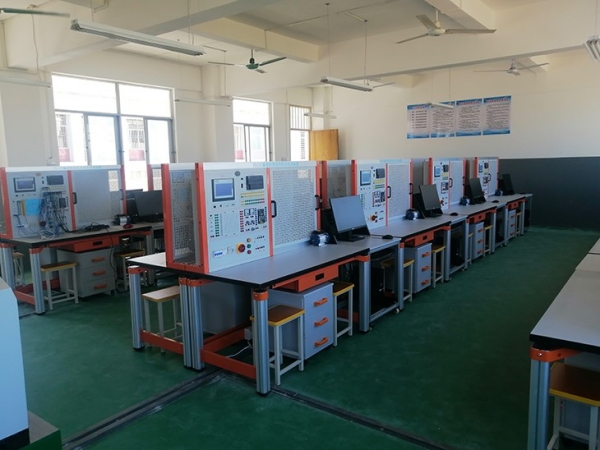

组成:实训屏(内置电源)、实训桌、实训储物柜三大部分。

框架材料:30mm×30mm成型方钢,关键部位加固连接,表面经高温喷塑处理。

实训桌:桌面采用25mm麻灰色高密度层压板封边,提高绝缘等级;底部装有导向轮,方便移动。

储物柜:标准结构和抽屉式,左侧3层抽屉,右侧双拉门式设计,位置可灵活调整。

网孔板:2块,用于安装各类低压电气等元件,厚度1.5MM,大小774*580MM。

实训项目

QY-QD090电工技术综合实训装置涵盖了电工布线工艺、照明电路、电度表安装、配电板安装、交流负载电功率测量、三相异步电动机控制等多个方面的实训项目,共计23项。

元器件配置清单

电工技能实训操作台所需的各类元器件包括单相电度表、空气开关、接触器、热继电器、时间继电器等,以及它们的型号、规格和数量。

综上所述,QY-QD090电工技术综合实训装置具备全面的技术指标、合理的结构功能设计、丰富的实训项目以及完善的元器件配置,能够满足电工技能实训的各种需求。

QY-QD090电工技术综合实训装置

QY-QD090电工技术综合实训装置主要功能是用于电工基础理论验证性实验教学和电工基本操作技能训练。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。实训装置也适合技工学校、职业院校、、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。
