电气装配实训装置,电气装配技能教学设备

QY-DQS016电气装配实训装置及其配套的实训与考核装置,是专为电工中、高级工设计的综合性教学设备。它融合了实际操作与理论学习,旨在全面提升学员的电气装配技能和故障排查能力。这一平台不仅广泛应用于职业教育和培训领域,也常被用于企业员工的上岗前培训,以确保员工掌握必要的电气技能,满足岗位需求。

一、主要功能与应用

电工工具及仪表的使用:教授并实践如何使用各种电工工具和测量仪表,如万用表、钳形电流表等,奠定电气工作的基础。

常用低压电器的拆装:通过拆装接触器、继电器、开关等低压电器,学员可以直观了解其结构和工作原理,提高动手能力。

异步电动机的拆装:学习异步电动机的结构、工作原理及拆装方法,对于理解电机控制和维护具有重要意义。

电力拖动控制电路的安装与调试:实践安装和调试各种电力拖动控制电路,如启动、制动、调速电路等,增强电路设计与调试技能。

机床电路的故障排除:模拟机床电路故障,训练学员快速准确地诊断并排除故障,提升实际问题解决能力。

二、电气装配实训装置技术指标

外型尺寸:1640mm×700mm×1638mm;

实训台架材料:钢板、铝合金结构;

电源配置:

输入:三相AC 380V ±10% 50HZ 三相五线;

固定交流输出:三相五线 380V 接插式2组、220V接插式2组;

可调直流输出:0~24V/2A连续可调2组,带有指针电压、指针电流表实时监控电源变化;

接口及仪表:配备2只指针式电压表,用于实时监控电网电压变化;

保护措施:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA;

其他配置:4只5408二极管用于能耗制动的整流电路;三只75Ω/75W电阻用于电动机降压启动;一只10Ω/25W电阻用于异步电动机的能耗制动。

三、电气装配实训设备结构功能

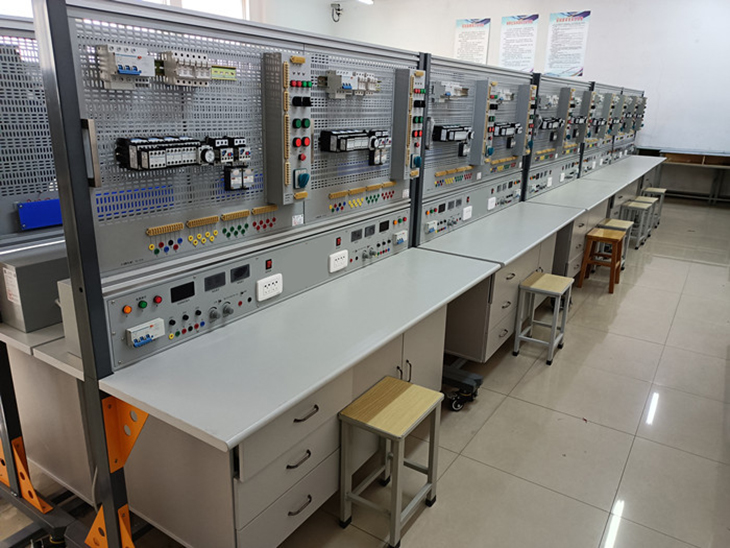

QY-DQS016电气装配实训装置设计精巧、功能全面,由实训屏(内置电源)、实训桌、实训储物柜及网孔板组成,外形尺寸为1300mm×800mm×510mm。它采用高质量的材料和工艺,确保结构的稳固性和使用的安全性。平台能够满足电工中、高级工的实训与考核需求,适用于机电类相关课程的实习和企业人员的上岗培训。其灵活的储物空间和可调整的布局设计,使得平台能够适应不同的实训环境和需求,是实现高质量、高效率实训的理想选择。网孔板采用数控冲床精加工而成,网孔分布合理、均匀,孔径统一,可在上面安装各类低压电气、PLC、单片机、变频器、触摸屏等元气件。网孔板厚度为1.5MM,大小为774*580MM。

四、电气装配实训项目

QY-DQS016电气装配实训装置涵盖了多个实训项目,包括电工布线工艺实训、两个开关控制一盏灯线路训练、声控开关控制白炽电路训练等,旨在通过多样化的实训内容,全面提升学员的电气装配技能和故障排查能力。

五、电气装配实训台元器件配置清单

QY-DQS016电气装配实训装置配备了丰富的元器件,包括单相电度表、单相闸刀开关、拉线开关、平灯头、圆形插座、电流互感器、墙壁开关座、声控开关、低压断路器、螺旋式保险盒、直插式保险盒、交流接触器、辅助触头、热继电器、通电延时时间继电器等,以满足各种实训项目的需求。

QY-DQS016电气装配实训装置(单面二组型)

QY-DQS016电气装配实训装置(单面二组型)及其相关实训与考核装置,是专为电工中、高级工设计的综合性教学设备,旨在通过实际操作和理论学习相结合的方式,全面提升学员的电气装配技能和故障排查能力。这些平台不仅服务于职业教育和培训,也广泛应用于企业员工的上岗前培训,确保员工掌握必要的电气技能,满足岗位需求。
