一、设备概述
QY-DG034电子综合实训考核设备专为《电子产品组装与调试》课程设计，旨在提升学生的硬件设计、单片机编程、故障诊断与维修、电子产品组装等综合能力。设备采用模块化设计，配置丰富，涵盖单片机基础模块、模拟实训电路系统、数字实训电路系统及世赛实训模块等，并配套专业工具、仪器及耗材配件包，满足多层次的实训需求。
二、主要组成部件及功能

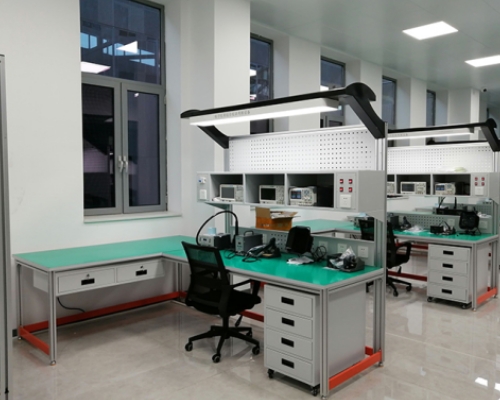

工作台
尺寸与材质：L2648mm×W1848mm×H2050mm，采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，表面静电喷涂工艺，美观耐用。
桌面特性：25mm厚防火纤维板，耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁。
配套装置：防静电装置、条形LED吸顶灯、工具网孔挂板等。
实训屏
尺寸与材质：L1800mmW250mmH289MM，优质Q235冷轧钢板焊接，表面静电喷塑。
模块化配置：直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，模块间独立使用，配备漏电保护开关。
工具柜
尺寸与材质：L450mmW635mmH665mm，优质Q235冷轧钢板焊接，表面静电喷塑。
配置：四层抽屉，带刹车万向轮，可放置套装配件、工具包、开发板、仿真器、测量仪表等。
电脑桌
尺寸与材质：L1800mm×W800mm×H780mm，与操作桌相同材质与工艺。
仪器、工具、耗材配件包
仪器：可编程直流电源、数字示波器、函数信号发生器等。
工具：万用表、PIC烧写器、STM32编程器、恒温焊台、焊接排烟机、台式放大镜等。
耗材：各类导线、锡丝、吸锡线、免清洗助焊笔、万能板、电工胶布、电缆扎带、热收缩管套件等。
电子技术项目培训资源包
在线开放课程平台及资源：教学互动课程、在线习题库、在线考试考核平台。
电子产品工艺实践教学系统：涵盖电子产品生产过程、焊接与拆装技术、SMT技术、印制板工艺仿真教学等。
课程资源：包括《电子产品设计制作》、《嵌入式技术应用》、《模拟电子技术》、《数字电子技术》等课程的详细实训项目和教学资源。
三、设备参数概览
工作电源：单相三线 AC220V±5% 50HZ
安全保护：漏电保护、过流保护
额定功率：2.5kW
仪器参数：
可编程直流电源：输出电压0～32V，输出电流0～3.2A，支持USB和RS-232接口。
数字示波器：100MHz带宽，1GS/s实时采样率，4个模拟通道。
函数信号发生器：输出频率范围1Hz～80MHz，支持多种波形输出。
四、总结
QY-DG034电子综合实训考核设备通过模块化设计，结合丰富的实训资源和专业工具耗材，为学生提供了一个从理论到实践的全面学习平台。设备不仅符合国家职业标准，还满足世界技能竞赛的要求，对于提升学生的实践能力和职业素养具有重要意义。
QY-DG034电子技术综合实训考核设备广泛应用于各类技工院校、职业院校的电子通信行业相关工种技能考核鉴定，同时也可用于电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训。它强调硬件设计、单片机系统编程、故障诊断与维修测量、电子产品组装四大能力的实训，采用模块化设计，配置丰富，包括单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统、世赛实训模块系统等，还配套有高档专业的工具、仪器、耗材配件包。
