产品介绍

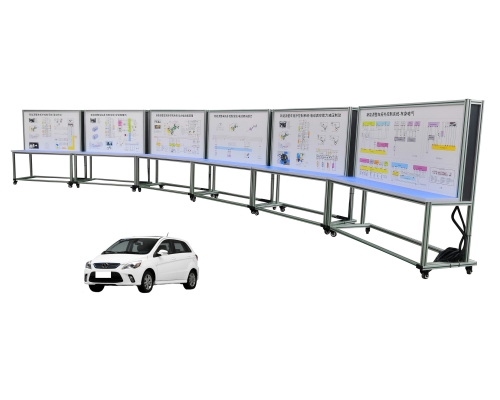

智能新能源汽车线控底盘电控系统实训台，依据智能网联汽车工学一体化及职业技能等级标准设计，集成线控驱动、线控制动、线控转向三大核心系统，用于智能汽车专业开展线控底盘原理认知、部件装调、系统调试、故障检测维修的理实一体化教学与技能考核，适配中高职院校、高校智能网联汽车相关专业实训教学。
功能特点
集成线控驱动、线控制动、线控转向整套线控三系统，支持 CAN 总线指令控制，工作车速 0‑40km/h。
线控驱动：支持 CAN 油门开度控制、R/N/D 档位线控切换，具备接管保护逻辑，可反馈指令与实际状态数据。
线控制动：最大输出压力 100bar，建压时间≤200ms，制动灯随指令联动，支持状态数据回传。
线控转向：方向盘转角‑450°~450°，响应时间＜50ms，齿条行程 ±80mm，可独立使能与人工接管。
具备手动、自动两种工作模式，上电默认手动模式；踏板、方向盘、档位操作可人工接管退出自动驾驶，掉电自动切回常规模式。 VCU 底盘控制器和三大线控系统 CAN 实时通讯，可采集查看全部 CAN 报文数据。
搭载故障考核装置，故障点不少于 15 个，可开展故障设置、诊断排故考核。
台架配备检测端子原理面板，带自锁移动脚轮；AC220V 输入，DC12V、48V 双工作电源，配套 CAN 分析仪、完整实训手册。
实训项目
底盘线控系统结构与原理认知
线控底盘硬件装配与调试
线控底盘电控系统数据流读取实训
自动驾驶模式与手动驾驶模式切换实训
线控驱动、制动、转向系统操作实训
线控底盘 CAN 报文读取解析实训
CAN 分析仪实操使用训练
CAN 总线综合分析实训
线控驱动系统原理与实操
线控转向系统原理与实操
线控制动系统原理与实操
