一、系统概述与功能扩展

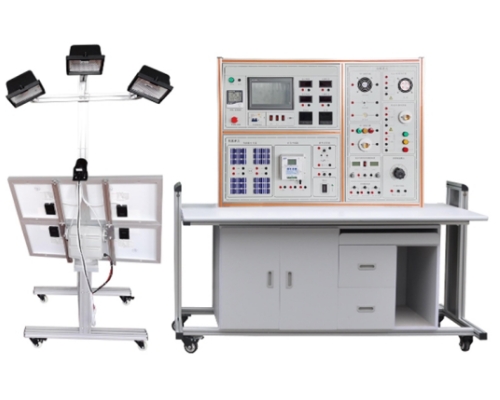

QY-RL028光伏发电实验系统是一个高度集成、模块化设计的综合性实验平台，专为教育、科研及工程技术培训而设计。它不仅涵盖了光伏发电的核心组件，如太阳能电池板、控制器、蓄电池、逆变器等，还集成了先进的模拟光源、自动跟踪系统、精密测量仪表以及智能监控系统。

模块化设计：系统采用模块化设计，使得各个功能单元可以独立操作或更换，便于实验内容的灵活配置和扩展。

模拟光源：通过三盏独立的大功率卤钨灯，系统能够精确模拟不同时间段（晨日、午日、夕日）的自然光照条件，为光伏电池的输出特性研究提供可靠的光源环境。

自动跟踪系统：双轴二维跟踪系统结合高精度光敏传感器，实现了光伏组件对光源的自动跟踪，确保光伏电池始终以最佳角度接收光照，最大化发电效率。同时，手动跟踪功能也提供了实验操作的多样性和灵活性。

精密测量仪表：系统配备了直流电压表、直流电流表、交流多功能表等多种精密测量仪表，能够实时采集和显示系统的发用电信息，为实验数据的精确分析提供了有力支持。

智能监控系统：一体式工业触摸屏作为监控系统的核心，集成了实时数据监测、历史数据查询、故障报警等多种功能。通过RS232/RS485/以太网等多种通讯接口，系统还支持远程数据传输和上位机监控，实现了实验数据的远程管理和综合分析。

二、主要参数与性能特点

系统辅助电源：提供多种规格的直流输出，满足不同设备的需求。

太阳能电池：采用阵列组装形式，支持串并联操作，提供大电流或大电压的输出选择。

模拟光源与自动跟踪单元：高精度模拟光源结合自动跟踪系统，确保实验条件的稳定性和可靠性。

蓄电池与控制器：集成高性能铅酸蓄电池和智能控制器，实现蓄电池的自动充放电管理和保护功能。

逆变器：包括离网逆变器和并网逆变器，支持不同应用场景下的电力转换需求。

负载单元：提供多种类型和规格的交直流负载，满足实验过程中对不同负载条件的需求。

三、可完成实验项目的扩张

基础理论与原理实验：

太阳能电池的基本工作原理与光电转换特性研究。

光伏组件串并联对输出特性的影响分析。

系统组成与运行实验：

离网光伏发电系统的构建与运行特性研究。

并网光伏发电系统的并网控制策略与电能质量分析。

高级控制策略实验：

光伏自动跟踪系统的控制算法优化与实验验证。

最大功率点跟踪（MPPT）算法的实现与性能比较。

储能与并网技术实验：

蓄电池的充放电特性及其管理系统研究。

并网逆变器在孤岛检测、并网保护等方面的实验验证。

智能监控系统与数据分析实验：

监控系统的人机界面设计与功能实现。

实验数据的远程传输、存储与综合分析方法研究。

综合应用与拓展实验：

结合物联网、云计算等先进技术，探索光伏发电系统的智能化管理方案。

开展光伏发电与储能、微电网等系统的集成应用实验。

通过这些实验项目，学生可以全面了解光伏发电系统的基本原理、技术特点和应用前景，掌握相关的实验技能和数据分析方法，为未来的学习和工作打下坚实的基础。同时，系统的高度可扩展性和灵活性也为科研工作者提供了广阔的研究空间和创新平台。

QY-RL028光伏发电实验系统内集成了太阳能控制器、蓄电池、离网逆变器、并网逆变器以及交直流负载，既可以组成离网型独立光伏发电系统，也可以组成并网型光伏发电系统，主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训、是模拟太阳能发电的综合性实验平台。
