一、实验目的
1、了解毕托管测速的构造和测速原理，掌握用毕托管测量流速的方法。
2、测定管嘴淹没出流的测点流速和流速系数。

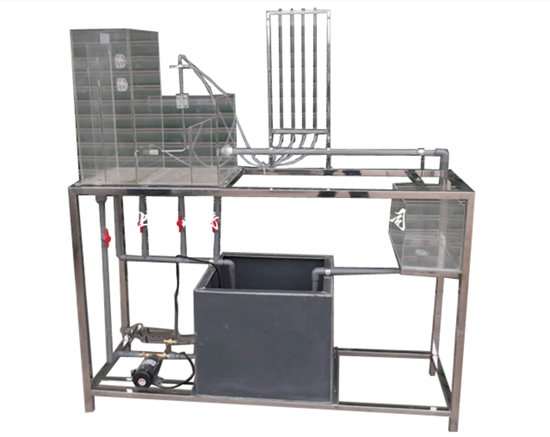

二、实验装置（见图1）
经淹没管嘴将高低水箱水位差的位能转换成动能，并用毕托管测出其点流速值。测压计的测压管用以测量高、低水箱位置水头，以及测量测点的总水头和测压管水头，水位调节阀用以改变测点的流速水头。
三、实验原理
1毕托管测试公式：
式中：u—毕托管测点处的点流速
C—毕托管的校正系数
rh—毕托管总水头与测压管水头差
2管嘴出流测速公式：
式中：u—测点处流速，由毕托管测定
Ф—测点流速系数
rH—管嘴的作用水头
四、实验方法与步骤
1、准备：
（A）熟悉实验装置各部分名称、作用性能和毕托管的构造特征、实验原理；
（B）用软胶管将上、下游水箱的测点分别与测压计中的测管相连通；
（C）将毕托管对准管嘴，距离管嘴出口处约2～3㎝，上紧固定螺丝。
2、开启水泵：将流量调节到最大处。
3、排气：待上、下游溢流后用吸气球放在测压管口部抽吸，排除毕托管及连通管中的气体，待其中气体全部排除干净后，方可开始下步实验。
4、测记各有关常数和实验参数，填入实验表格。
5、改变流速：操作调节阀，并，并相应调节水阀，使溢流量适中，共可获得三个不同恒定水位与相应的不同流速。改变流速后，按上述方法重复测量。
6、完成下述实验项目（要求边实验、边观察分析）：
（1）分别沿垂向和纵向改变测点位置，观察管嘴淹没射流的流速分布；
（2）在有压管道测量中，管道直径相对毕托管的直径在6～10倍以内，误差在（2～5）%以上，不宜使用。试将毕托管头部伸入到管嘴中予以验证。
7、实验结束时，检查毕托管及联通管中是否有气体。若有，则需要重新开始实验。
五、实验报告及成果要求
实验记录及计算（见参考表格）
六、讨论题
1、利用测压管测量点压强时，为什么要排气？怎样检验是否羊净？
2、毕托管的动压头rh和上、下游水位差rH之间的大小关系怎样？为什么
3、你所测出的流速系数Ф说明了什么？
4、分别沿垂向和纵向改变测点的位置时，管嘴淹没射流的流速分布如何？
