一 、实验目的
（1）观察机翼绕流的流线分布及流谱图；
（2）观察圆柱的有势绕流流谱图，观察随着Re数增加，圆柱扰流流线的变化；
（3）观察渐缩和突然扩大、突然缩小的流线分布及流线特征。
二、实验仪器

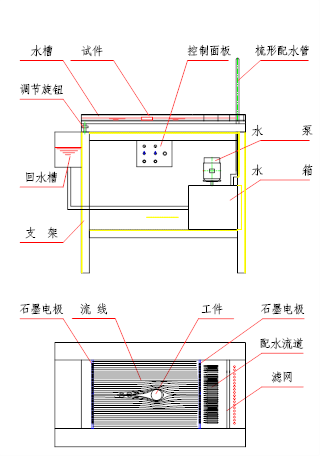

采用电化学法显示流线，用狭缝式流道组成过流面（图一）。流动过程采用封闭自循环形式。
图一 流谱流线显示仪
三、操作步骤
1.配液
初始使用时，先要配制显示液和对仪器充液。
2.充液
3.启动
插上220V电源。
4．打开水泵开关、电源开关及流速调节阀，随着流道内工作液体流动，调节电压旋钮，显示出红色与黄色相间的流线，并沿流延伸。
5.调试
流速快慢对流线的清晰度有一定影响。为达到最佳显示效果，流速不宜太快亦不宜太慢，太快流线不清晰，太慢则会造成流线歪扭倾倒，调节流速调节阀，一般将流道内流速调节至0.5～1.0m/s，再调节面板上电压旋钮。
（电极电压可由万用表在两石墨电极测得），调节极间电压至合适位置。（电压偏低，流线颜色淡，电压偏高，产生氢气泡干扰流场）
四、实验思考
1．机翼绕流的流线分布的特征是什么？
2．随着Re数增大，圆柱扰流流线的变化特点是什么？
3．在小Re数下，渐缩和突然扩大、突然缩小的流线有何特征？边界层分离出现在什么部位？

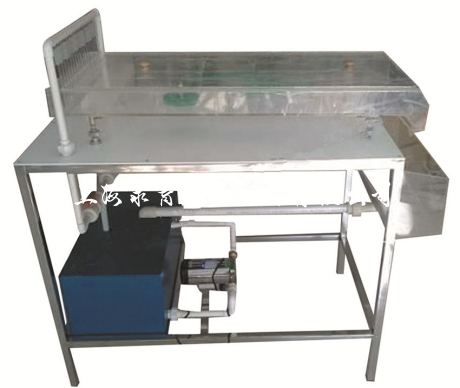

QY-LT03油槽式液体流谱流线演示教学装置
