一、实验目的
1、测定流体在等直圆中流动不同雷诺数Re时的沿程阻力系数l，并确定它们之间的关系。
2、了解流体在道中流动时能量损失的测量计算方法。
二、实验原理
流体在管道中流动时，由于流体的粘性作用产生阻力，阻力表现为流体的能量损失。当对L长度两断面列能量方程式时，可以求得L长度上的沿程水头损失：
实验测得△h（=hƒ）,再测量出流体的流量Q，并计算出管道断面的平均流速V，即可求得沿程阻力系数l：
式中：d — 试验管内径 [m]²
g — 重力加速度 [m/s]
三、实验装置（见图1）
实验台主要由二根不同的实验管路组成。每根管子中间L长度的两断面上设有测压孔，可用压差板测出管路实验长度L上的沿程损失；管路的流量测量采用体积法测量。
利用水泵将储水箱中的水打入试验管路，经稳流箱稳定水流，再通过出水阀门控制出水流量。通过计量水箱返回储水箱。
四、实验操作
1、实验前的准备
（1）熟悉实验装置的结构及其流程。
（2）启动水泵，调整上水阀，使稳压水箱有适量溢流，并排除压差板上测压玻璃管中的空气，移动滑尺，即可读取数据。
（3）测试水温。
2、测录数据
（1）调节出水阀门，使压差计的压差指示△h约为20㎜左右，以这个压差为第一个试验点，并记录相应的水流流量Q。
（2）逐次开大出水阀门的开度，测读相应的压差值△hƒ和流量Q。建议做6～10个测试点直到压差达到接近最高高度为止。
（3）本实验台可以进行不同粗细管道二组实验的测试，试验方法同上。
五、实验数据处理
实验测试数据和计算结果可填入下表：
d= ㎜ L= ㎜ 水温= ℃
| 次 序 | h1 （mmHg） | h2 （mmHg） | △h （mmHg） | W （m³） | T （s） | Q （m³/s） | V （m/s） | l | Rc |
| 1 | |||||||||
| 2 | |||||||||
| 3 | |||||||||
| 4 | |||||||||
| 5 | |||||||||
| 6 | |||||||||
| 7 | |||||||||
| 8 | |||||||||
| 9 | |||||||||
| 10 |
式中：△h — 应换算成水柱高[mmH2O]
V— 可查表或从水的粘温曲线上求得
最后，可根据测算的Re和l值在双对数坐标纸上标绘出两者的关系点及其关系曲线；并可与教材上的图线相比较。

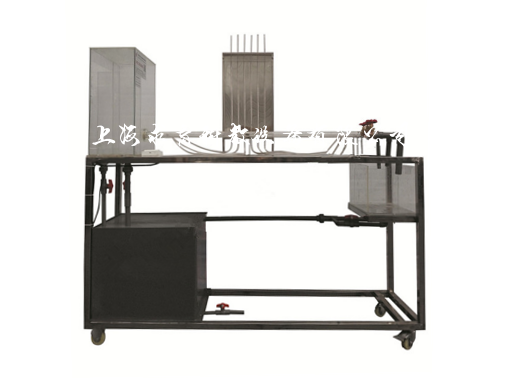

QY-LT01管道沿程阻力系数实训设备
