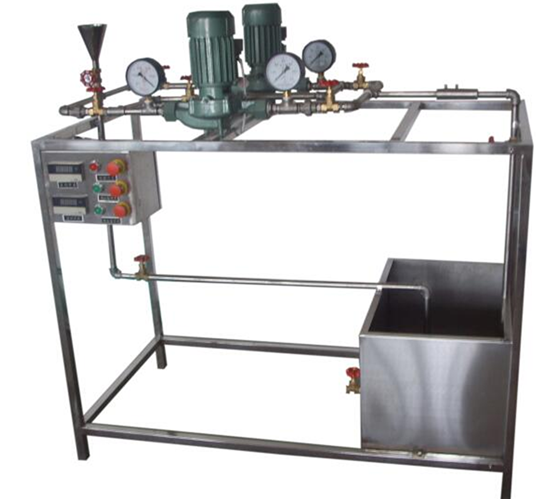

实验台主要由水泵1（用以测泵特性及串并联实验）、水泵2（用以测泵的汽蚀余量和串并联实验）、水箱、流量传感器、计量水箱、压力传感器、显示屏、管道及阀门等组成。实验时，利用各阀门的开、关和调节，形成泵1的单台泵工作回路，在不同流量下，测定一组相应的压力、真空、和流量计的差压计的读数（或利用计量水箱和秒表来计量），即可得出一组泵的流量Q、扬程H,实用功率N等数据，可以绘出泵的H-Q,N-Q和η-Q等特征曲线。进行泵的汽蚀实验时，利用相应阀门的开、闭和调节，形成泵2的单泵工作回路，并使水箱成为基本的封闭的容器，水泵抽水时，使水箱由于水的抽出而产生真空，从而使泵的进口压力减少，直到发生汽蚀，测出泵的汽蚀余量ΔH。再进行泵的串联或并联回路，测定串联和并联时运行特性。我们采用上海求育的离心泵综合试验台来进行实验，通过实验我们可以
1.了解离心泵的结构、特性及操作；熟悉离心泵的工作原理。
2.掌握离心泵主要参数的测定方法，测量一定转速下的离心泵特性曲线。
3.双泵串、并联实验及泵汽蚀实验。
