普通快滤池是最早被广泛采用的池型,其他形式的滤池都是随着水厂技术和管理方面的改进,为了满足不同需求、从减少阀门数量、提高滤层截污能力、降低反冲洗能耗等不同角度逐步发展起来的。普通快滤池在过滤时,滤池进水和清水支管的阀门开启,原水自上而下经过滤料层、承托层,经过配水系统的配水支管收集,最后经由配水干管、清水支管及干管后进入清水池。当出水水质不满足要求或滤层水头损失达到最大值时,滤料需要进行反冲洗。为使滤料层处于悬浮状态,反冲洗水经配水系统干管及支管自下而上穿过滤料层,均匀分布在滤池平面,冲洗废水流入排水槽、浑水渠排走。我们采用上海求育的普通快滤池演示教学装置,通过对有机玻璃模型的直接观察,了解普通快滤池的构造,通过观察过滤过程、反冲洗过程,掌握普通快滤池的工作原理和操作方法。

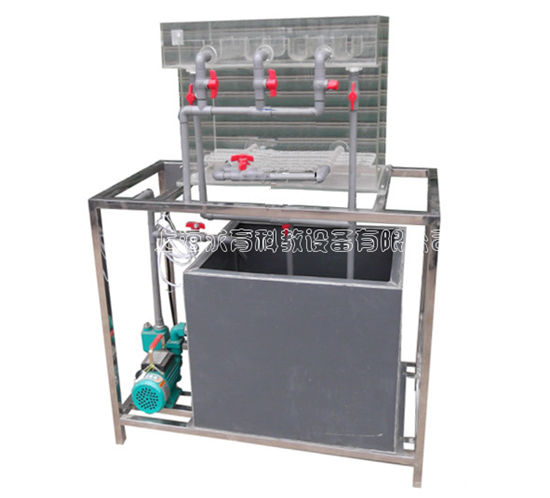

普通快滤池演示教学装置
