普通辐流式沉淀池呈圆形或正方形，污水从辐流式沉淀池的中心进入，由于设计之初就将直径比深度要大得多，水流呈辐射状向周边流动，沉淀后的污水由四周的集水槽排出。由于是辐射状流动，水流过水断面逐渐增大，而流速逐渐减小。
普通辐流式沉淀池大多采用机械排泥（尤其是当池径大于20m时），将全池沉积污泥收集到中心污泥斗，再借静水压力或污泥泵排出。刮泥机一般为桁架结构，绕池中心转动，刮泥刀安装在桁架上，可中心驱动或周边驱动。
池中心处设中心管，污水从池底进入中心管，在中心管周围常有用穿孔板围成的流入区使污水能沿圆周方向均匀分布。为阻挡漂浮物，出水堰前端可加设挡板及浮渣收集与排出装置。
辐流式沉淀池的优缺点：
优点：辐流式沉淀池的优点是多用机械排泥，运行较好，管理较简单，排泥设备已经趋于定型
缺点：机械排泥设备复杂，对施工质量要求高；
实验中我们通过上海求育有机玻璃制作的辐流式沉淀池实验教学设备了解辐流式沉淀池的构造.掌握辐流式沉淀池的工作原理和操作方法。
↓↓↓点击图片↓↓↓

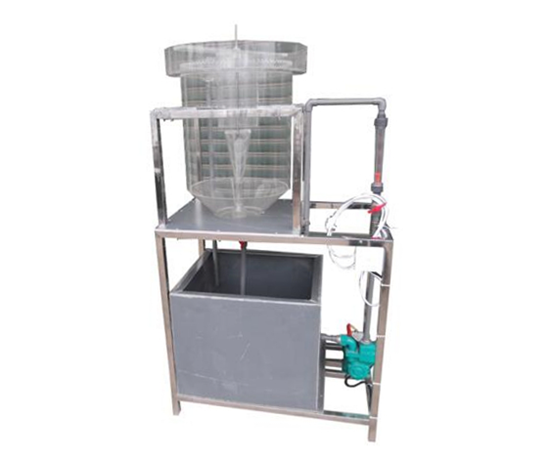

辐流式沉淀池运行教学演示台
