1.填料塔的简介
单元操作是化学工业和其他过程工业中进行的物料粉碎、输送、加热、冷却、混合和分离等一系列使物料发生预期的物理变化的基本操作的总称.对这些操作的研究,是化学工程的一个重要分支.各种单元操作依据不同的物理化学原理,应用相应的设备,达到各自的工艺目的.如蒸馏根据液体混合物中各组分挥发能力的差异,可以实现液体混合物中各组分分离或某组分提纯的目的.而在化工、炼油、医药、食品及环境保护等工业部门，塔设备是一种重要的单元操作设备。上海求育www.mmaan.com整理其作用实现气—液相或液—液相之间的充分接触，从而达到相际间进行传质及传热的过程。它广泛用于蒸馏、吸收、萃取、等单元操作，随着石油、化工的迅速发展，塔设备的合理造型设计将越来越受到关注和重视。塔设备有板式塔和填料塔两种形式，下面我们就填料塔展开叙述。
填料塔的基本特点是结构简单，压力降小，传质效率高，便于采用耐腐蚀材料制造等，对于热敏性及容易发泡的物料，更显出其优越性。过去，填料塔多推荐用于0.6～0.7m以下的塔径。近年来，随着高效新型填料和其他高性能塔内件的开发，以及人们对填料流体力学、放大效应及传质机理的深入研究，使填料塔技术得到了迅速发展。
气体吸收过程是化工生产中常用的气体混合物的分离操作，其基本原理是利用气体混合物中各组分在特定的液体吸收剂中的溶解度不同，实现各组分分离的单元操作。板式塔和填料塔都可用于吸收过程，此次设计用填料塔作为吸收的主设备。在塔内充以诸如瓷环之类的填料，液体自塔顶均匀淋下并沿瓷环表面下流，气体通过填料间的空隙上升与液体做连续的逆流接触。在这种设备中，气体中的可溶组分不断地被吸收，其浓度自下而上连续地降低；液体则相反，其中可溶组分的浓度则由上而下连续地增高。
2.填料塔的结构
塔体为一圆筒，筒内堆放一定高度的填料。操作时，液体自塔上部进入，通过液体分布器均匀喷洒于塔截面上，在填料表面呈膜状流下。填充高度较高的填料塔可将填料分层，各层填料之间设置液体再分布器，收集上层流下的液体，并将液体重新均布于塔截面。气体自塔下部进入，通过填料层中的空隙由塔顶排出。离开填料层的气体可能夹带少量液沫，必要时可在塔顶安装除沫器。
3.填料的特性
气液两相在填料表面进行逆流接触，填料不仅提供了气液两相接触的传质表面，而且促使气液两相分散，并使液膜不断更新。填料性能可由下列三方面予以评价：
（1）比表面积a
填料应具有尽可能多的表面积以提供液体铺展，形成较多的气液接触界面。单位填充体积所具有的填料表面称为比表面积a，单位为m2/m3。对同种填料，小尺寸填料具有较大的比表面积，但填料过小不但造价高而且气体流动的阻力大。
（2）空隙率ε
在填料塔内气体是在填料间的空隙内通过的.。流体通过颗粒层的阻力与空隙率密切相关。为减少气体的流动阻力，提高填料塔的允许气速（处理能力），填料层应有尽可能大的空隙率。对于各向同性的填料层，空隙率等于填料塔的自由截面百分率。
（3）填料的几何形状
虽然填料形状目前尚难以定量表达,但比表面积、空隙率大致接近而形状不同的两种填料在流体力学与传质性能上可有显著区别。形状理想的填料为气液两相提供了合适的通道，气体流动的压降低，通量大，且液流易于铺展成液膜，液膜的表面更新迅速。因此，新型填料的开发主要是改进填料的形状。
此外,理想的填料还需兼顾便于制造、价格低廉，有一定强度和耐热、耐腐蚀性能，表面材质与液体的润湿性好等要求。

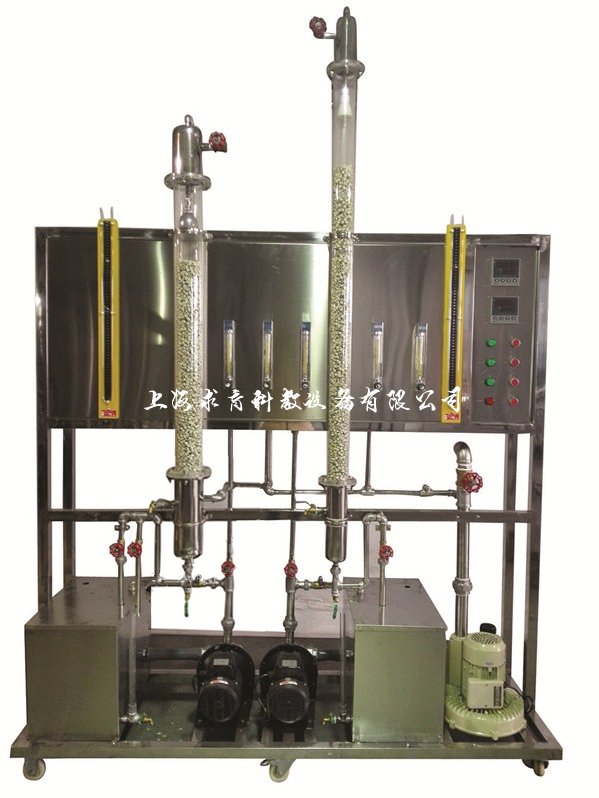

二氧化碳吸收与解析填料塔实验装置
