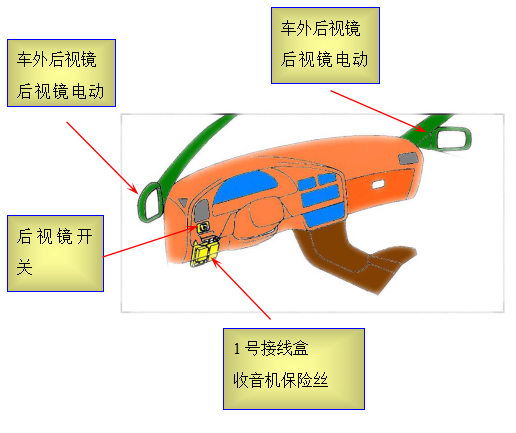

电动倒后镜相关元件的位置

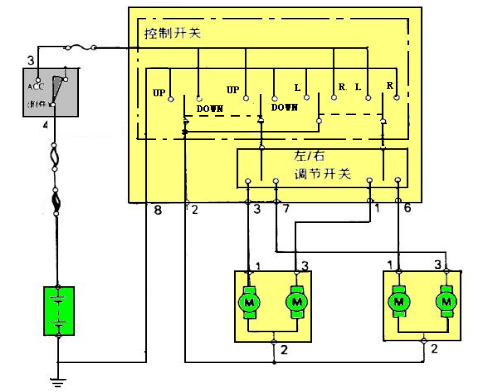

电动后视镜电路图
每个后视镜总成设有两个可以正反运转的电动机，一个电机驱动后视镜上下运动，另一个电机驱动后视镜左右运动。工作时，可通过后视镜开关改变电动机电路的电流方向来改变电动机的旋转方向。同时，可以通过左右选择开关选择控制座车或右侧后视镜。
有的车后视镜总成还设有加热器，用来清除后视镜上面的水雾，保持后视镜的清晰。
电动后视镜的检查

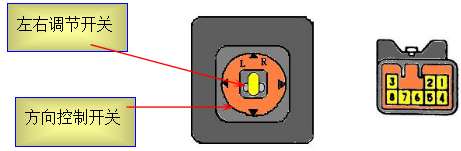

1． 组合开关的检查

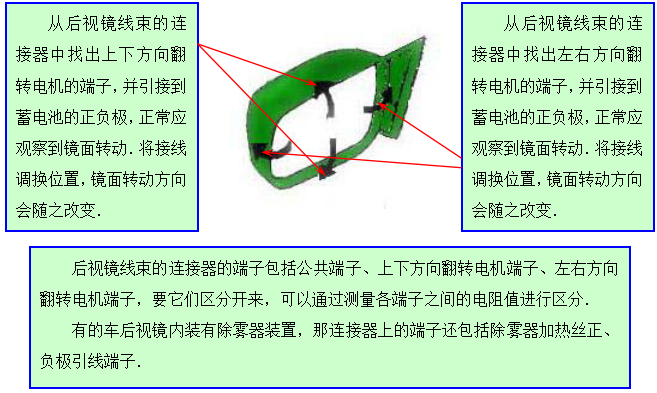

2． 后视镜电动机的检查
实训操作注意事项
1．检查元器件线路时，要求使用数字式万用表，增加准确度；
2．使用前，先插上电源插头，再打开点火开关；关闭电源前，先关闭点火开关，再拔下电源插头；
3．测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；
4．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；
5．台架检修时，注意220V高压电触点，防止高压伤人或损坏低压线路元器件；
6．安装12V接头时，要分清正负极，防止线路短路，损坏导线和元器件；
7．禁止短路面板上的检测端子，以防短路损坏导线和元器件。
8．台架保险烧了，更换时要严格按原来要求更换相同规格的保险丝，否则容易损坏线路。
9．车窗电机工作不能太长时间，车窗到位后，再操作容易损坏车窗电机；
10．中控锁不适宜频繁操作，容易损坏中控电机；

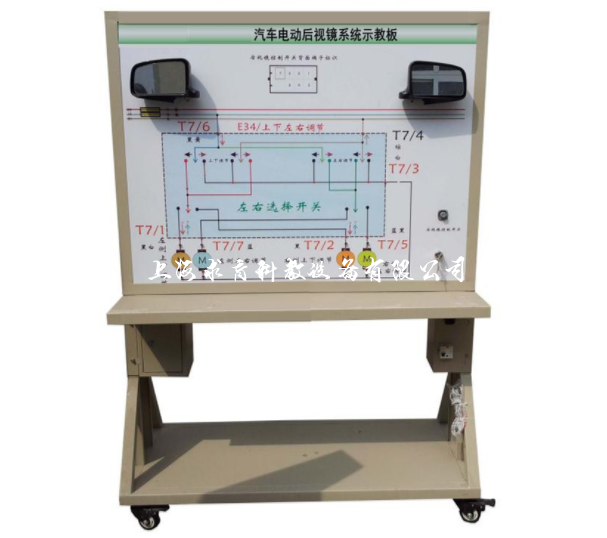

我司（www.mmaan.com）专业生产和销售汽车电动后视镜系统示教板，欢迎来电咨询和洽谈，点击图片了解详情。
