捷达发动机电控系统故障检修方法
在现代汽车维修中，电控系统故障诊断的工作量越来越大，对于一些汽车维修初级入门者，由于诊断步骤不正确容易走弯路，且耗费了很多时间。笔者认为诊断步骤正确是诊断工作成功高效的保证，有了这个保证，对于疑难故障就会轻而易举地解决。以下是笔者的实践体会，供同仁参考。
故障诊断步骤
（1）初步观察
打开发动机舱盖，观察发动机部件是否完整，真空管有无脱落，电线插接器有无松脱，是否存在漏油、漏液、漏气及漏电现象，发动机怠速运转是否平稳，排气管是否冒黑烟或有汽油味等异常现象。
（2）读码－清码－运行－再读码
连接故障诊断仪查询故障码，要对读出的永久性和偶发性故障码进行记录，然后清除故障码。起动发动机，待冷却液温度达到80 ℃以上，发动机高速运转几秒钟，创造故障再现条件，再次查询故障码并做记录。%26lt;汽车维修者之家%26gt;
（3）分析故障码
使用维修手册查阅故障码产生的原因、影响及排除方法，对偶发性故障码也不能忽视。如果未存储故障码，要考虑控制单元不能监视的元件，如桑塔纳时代超人轿车的点火线圈存在故障也不会有故障码显示，应采用其他方法判断是否存在故障。
（4）阅读数据流
发动机要满足阅读数据流的条件，对于数据流中超出正常值的数据，应参照维修手册列出的故障原因进行分析。数据流可以提供发动机运转状态的实时数据，能否正确全面地分析数据流体现着诊断者的技术水平。
（5）检查测量
根据故障现象、故障码内容及数据流中的相关数值确定测量项目，可以使用万用表、二极管测试笔、废气分析仪、燃油压力表、真空表、气缸压力表、示波器、模拟信号发生器及喷油器检测清洗仪等仪器进行必要的测量，选择仪器的原则是能快速、准确地判断故障。
（6）排除故障
根据以上工作记录并参照维修手册或相关资料，对故障进行分析，得出诊断结论和修理方案，如清洗节气门、气门和进气道，调整或更换元件，剥开线束查找故障点，以及清洁接地线等。
（7）竣工检验
再次使用故障诊断仪、废气分析仪等设备进行检测，确认故障是否排除。对于发动机行驶熄火、加速闯车及动力不足的故障必须进行路试，待故障完全排除后方能竣工交车。如果故障仍未排除或未全部排除，根据需要再重复以上的诊断步骤。 %26lt;汽车维修者之家%26gt;
只要具有坚强的自信心、正确的诊断步骤、认真的检查测量及缜密的分析思路，任何故障都不会难住诊断者。
故障1 急加速发动机熄火
车型：捷达ATi
故障现象：急加速时发动机熄火，出故障后用故障诊断仪V．A．G1551清除故障码就能正常行驶，故障有时一个月出现1次，有时一天出现2次。
检查：连接故障诊断仪V．A．G1551进行检测，设备提示发动机负荷信号错误。维修手册提示故障原因是节气门体、进气压力传感器（图1）或控制单元有故障，经检测节气门体、进气压力传感器和连接线路均正常。之后用示波器分别观察了节气门电位计G69和输入自动变速器控制单元的节气门电位计信号的波形，2个信号波形差异过大，输入自动变速器控制单元的波形几乎是一条直线。
1.进气压力传感器
分析：自动变速器控制单元主要根据节气门电位计信号和车速信号进行升挡和降挡，如果节气门电位计信号失准，将会使得换挡时机不准确，甚至出现加速熄火的现象。上面检测说明发动机控制单元输出的节气门电位计信号有错误，而问题是由发动机控制单元造成的。
故障排除：更换发动机控制单元（图2）后，故障排除。
2.发动机控制单元
故障2 下雨后发动机不能起动
车型：捷达GiF
故障现象：发动机不能起动，用户陈述此故障是在一场雨后发生。
检查：使用故障诊断仪V．A．G1551检测，设备不能进入发动机控制系统。怀疑发动机控制单元出现问题，准备拆下发动机控制单元进行检查。当拆开风挡玻璃下方的流水板后，发现流水槽内存有积水。将阻塞泄水孔（图3）的杂物取出后，积水随之流出。
3 泄水孔被堵塞
分析：发动机控制单元安装在流水槽左侧，由于导水槽的泄水孔被树叶等杂物阻塞，当下雨或洗车时，若水不能及时排出，便会浸湿控制单元。因此在车辆维护中一定要检查流水槽左右两侧的泄水孔，并取出相应的杂物。
故障排除：将发动机控制单元插头断开并用压缩空气吹干后，设备仍然不能进入发动机控制系统，由此判定发动机控制单元已经损坏。在更换新的控制单元后，查询数据流完全正常，该车竣工出厂。
故障3 稳态加速工况法检测NO超标
车型：捷达AT
故障现象：该车在利用稳态加速工况法检测废气排放不合格，其中CO和HC正常，NOx超标。
检查：清洗喷油器、燃烧室积炭，更换火花塞，均未见效。
分析：查看该车发动机控制单元的零件号为L06A 906 018 EL，感觉有点问题。经查阅资料，发现发动机控制单元虽然零件号相同，但有4种尾缀：G、EL、EK及GE。尾缀G表示系统装备三元催化器但版本较低，是过渡型；EL表示系统无三元催化装置；EK表示系统装备三元催化装置，不带防盗；GE表示系统装备三元催化装置，带防盗。经检查，该车装备了三元催化装置，另外，虽然装有防盗控制单元，但无发动机控制单元防盗功能，所以应安装尾缀为EK的发动机控制单元。%26lt;汽车维修者之家%26gt;
故障排除：在将原尾缀为EL的控制单元更换成EK的控制单元（图4）后，经检测，废气排放合格。
4 正确尾缀的控制单元
故障4 发动机不能起动
车型：捷达GiX
故障现象：起动车辆时，起动机转速正常，发动机不能起动，曾去过路边修理部，建议用户更换发动机线束。
检查：连接故障诊断仪V．A．G1552进入发动机控制系统，设备显示发动机电控单元不能通讯。在车辆起动时，检查火花塞无高压火产生。
分析：根据上述两项检查结果，可以判定发动机控制单元未工作。一般发动机控制单元不工作的原因有2个：一是控制单元未通电，二是控制单元损坏。捷达GiX轿车装备的是西门子公司的SIMOS 3PW发动机管理系统，发动机控制单元为121针脚，1、2号脚为接地线，61号脚为点火开关火线，62号脚为常火线。拔下发动机控制单元插头，对插头线束端进行测量，1、2号脚接地电阻为零，61号脚在打开点火开关的情况下对地电压为12 V，62号脚对地电压为零。经分析线路图，得知连接控制单元62号脚的是一根红色电线，截面积为0．35 mm2，该线另一端连接到继电器盒G2插头的第9脚（G2是白颜色9脚插头）。测量该导线，导线中间无断路故障，测量继电器盒G2插头的第9脚电压为12 V，而测量控制单元的62号脚无电压。上述测量结果没有道理，但仔细一想应该这样解释：测G2插头第9脚时表笔从插头第9脚背面使劲插入，这样可以把第9脚插头按实，表笔拿开后第9脚又断路了，所以测量控制单元62脚无电压。
故障排除：拆下继电器盒，发现继电器盒G2插头的第9脚缩进仅露出一点，插入插头使得此针接触不上。更换继电器盒将所有插头连接好后，连接V．A．G1552顺利与发动机控制单元通讯，清除故障码后，起动发动机一切正常。
故障5 发动机起动困难
车型：捷达GTX
故障现象：发动机不能起动。
检查：连接故障诊断仪V．A．G1551检测发动机控制系统无故障码。起动发动机时发现电动燃油泵不工作，且无高压火。后来又发现发动机控制单元有时不能通讯，故决定检查发动机控制单元的电源线和接地线，其他接地点都良好，但发现控制单元旁边的搭铁点接线柱（图5）上有一层油漆。
5 控制单元的接地点
分析：该车曾因出事故而做过钣金和喷漆修理，当时对这个接地点的油漆没有清除，修复后的一段时间没有出现故障，时间久后此处接地不良，最终导致车辆不能起动。
故障排除：打磨紧固后进行测试，每次起动一次成功。

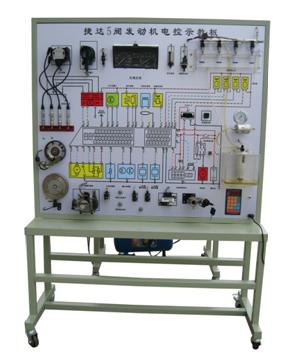

我司（www.mmaan.com）专业生产和销售捷达5阀电控发动机示教板，欢迎来电咨询和洽谈，点击图片了解详情。
