机床电气技能考核鉴定实训装置QY-JCDQ15

文章来源：

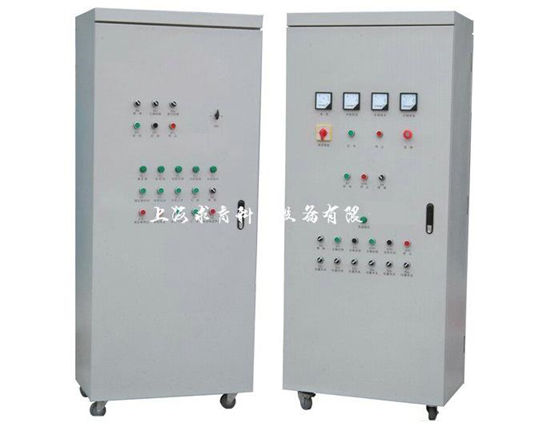

产品名称：机床电气技能考核鉴定实训装置QY-JCDQ15
产品型号：QY-JCDQ15
产品价格：

一、产品简介
QY-JCDQ15机床电气技能考核实验装置采用实际工业用电器，可用于相关课程的课堂演示、实验、实习，以及机床电气控制线路维修技能的培训，设备还能提供全方位真实的机床电气故障排除技能的训练。
二、产品特点
1.装置采用标准配电柜为主体柜，设有一台铣床、一台车床、一台镗床、一台磨床，通过操作可熟悉了解机床的电气线路；
2.装置技能培训用的控制线路和配套的电机经设计可模拟实际机床的电气线路，可满足机床的电气故障分析及排除故障的训练要求；可以人为的设置故障点，仅通过开关切换就可设置；
三、技术参数
1．输入电压：三相四线（或五线）制380V±10% 50HZ
2．工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜2000m
3．装置容量：＜1.5kVA
4．外形尺寸：700×600×1700mm3
5．设备重量：200kg
四、产品配置
1.控制柜门
在控制柜门面上，装有一只交流电压表、一只交流电流表、定时器兼报警记录仪、电压指示切换开关；启动、停止、急停按钮，X62W万能铣床、C6140普通车床、T68卧式镗床及M7120平面磨床的操作按钮和动作指示；通过电压指示切换开关可在这只电压表上分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小；三相电源输入，经过漏电保护器后，通过启动、停止按钮来控制接触器，来控制机床电路的总电源的，急停按钮是用来当发生事故时的紧急停止开关
2.控制柜主体
控制柜分六个部分：
第一部分为X62W万能铣床的电气线路部分，在该面板上装有X62W铣床所有的元器件；
第二部分为C6140普通车床的电气线路部分，在该面板上装有C6140车床所有的元器件；
第三部分T68卧式镗床的电气线路部分，在该面板上装有T68卧式镗床所有的元器件；
第四部分M7120平面磨床的电气线路部分，在该面板上装有M7120平面磨床所有的元器件；
第五部分为故障设置箱，每种机床电路的故障箱盖上印有对应的机床的电气原理图，故障箱内设有67个故障开关，其中X62设有18个故障点、C6140设有14个故障、T68设有17个故障点、M7120平面磨床设有18个故障点，每个故障箱门均配有钥匙，便于管理和考核。
第六为电机面板，共有四台电机，用来模拟实际机床的动作，电机和速度继电器的线头全部用柱子引到面板上，方便测试。
控制柜设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
五、实验项目
1．认识低压电气的结构；
2．C6140普通车床电气控制培训；
3．C6140普通车床电气线路故障的设置与排除实训；
4．X62W万能铣床电气控制培训；
5．X62W万能铣床电气线路故障的设置与排除实训；
6．T68卧式镗床电气控制培训；
7．T68卧式镗床电气线路故障的设置与排除实训；
8．M7120平面磨床电气控制培训；
9．M7120平面磨床电气线路故障的设置与排除实训；
