- 产品名称：机床电气控制技术及工艺实训考核装置QY-JCDQ02
- 产品型号：QY-JCDQ02
- 产品价格：双人:36800元,单人:18200元

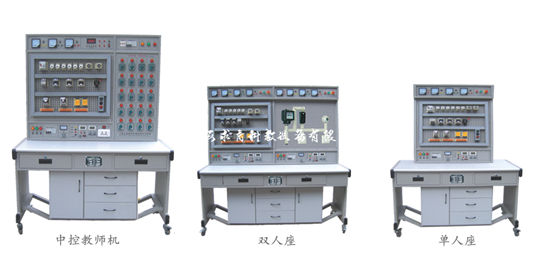

机床电气控制技术及工艺实训考核装置QY-JCDQ02
文章来源：
一、产品简介
QY-JCDQ02机床电气控制技术及工艺实训考核装置主要由实训桌、电源控制箱、实训元器件模块、网孔板组成，网孔板表面均布“ㄱ”字网孔，元器件和走线槽等装在特制的底座上，底座与网孔板相配套。添加元器件能完成《机床电路训练》、《电工技能训练》、《维修电工技能训练》、《电气控制技术》等相关电工技能、电工仪表与测量课程实训，也可作为电工考证的考核设备。
二、产品特点
装置上的元器件一插一拉即可牢牢地固定在网孔板上,操作台只需三相四线交流电源即可投入使用,设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全，各电源输出均有监示及短路保护功能。
三、技术参数
（一）中控教师机：对实训考核室中所有学生机总体控制
1.输入电压：三相四线 380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃)
3.装置容量：＜1.5KVA
4.外形尺寸：1600mm×750mm×1650mm
5.测量仪表
（1）～5A电流表3只，型号6L2，精度1.5级
（2）智能型功率，功率因数表
由微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率，精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质等；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
6.电源输出
（1）带安全保护装置的三相四线电源输出，具有漏电和过载保护，线电压指示和急停按钮。
（2）直流稳流稳压电源：一组0-30V/2A直流稳流稳压电源输出，多圈电位器连续调节，具有预设式限流保护功能。
（3）配备三极、四极插座多组。
7.学生用电控制：装配20只学生电源通断开关及相应工作状况指示。具有总的漏电和过载保护。
（二）学生实训考核台
1.输入电压：三相四线制 380V±10% 50Hz
2.工作环境：-5℃～+40℃ 相对湿度＜85%(25℃)
3.装置容量：＜1KVA
4.外形尺寸（mm）：单人座1300×750×1650，双人座1650×750×1650
5.电源输出
（1）带安全保护装置的三相四线电源输出，具有漏电和过载保护，线电压指示和急停按钮。
（2）交流电压表：0～500V 1只，精度1.5级
（3）交流电流表：0～5A 3只，精度1.5级
（4）配备单三相插座多组
四、实训考核项目（增加元器件即可增加实训项目）
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y/△Y启动自动控制线路
5.用倒顺开关三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双速电动机的切换运行控制线路
9.双重联锁的三相异步电动机正反转控制线路
10.电动葫芦电气控制线路 11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路
五、器材配置：单人座/台（双人座×2）
| 序号 | 名 称 | 型号 | 数量 | 单位 | 备 注 | |
|---|---|---|---|---|---|---|
| 1 | 交流接触器 | 7 | 只 | 安装特制底座 | ||
| 2 | 热继电器 | 3 | 只 | 安装特制底座 | ||
| 3 | 电子式时间继电器 | 2 | 只 | 安装特制底座 | ||
| 4 | 螺旋式熔断器 | 6 | 只 | 安装特制底座 | ||
| 5 | 直插式熔断器 | 3 | 只 | 安装特制底座 | ||
| 6 | 低压断路器 | 1 | 只 | 安装特制底座 | ||
| 7 | 电磁阀 | 1 | 只 | 安装特制底座 | ||
| 8 | 十字开关 | 1 | 只 | 安装特制底座 | ||
| 9 | 行程开关 | 4 | 只 | 安装特制底座 | ||
| 10 | 控制按钮 | 6 | 只 | 安装特制底座 | ||
| 11 | 按钮开关 | 2 | 只 | 安装特制底座 | ||
| 12 | 转换开关 | 1 | 只 | 安装特制底座 | ||
| 13 | 控制变压器 | 1 | 只 | 安装特制底座 | ||
| 14 | 信号灯 | 3 | 只 | 安装特制底座 | ||
| 15 | 灯头座 | 1 | 只 | 安装特制底座 | ||
| 16 | 大功率电阻 | 3 | 只 | 安装特制底座 | ||
| 17 | 大功率二极管 | 4 | 只 | 安装特制底座 | ||
| 18 | 电容 | 2 | 只 | 安装特制底座 | ||
| 19 | 导轨 | 30 | 厘米 | 安装特制底座 | ||
| 20 | 接线端子 | 20 | 孔 | 安装特制底座 | ||
| 21 | 导线 | 50 | 米 | 安装特制底座 | ||
| 22 | 走线槽 | 5 | 米 | 安装特制底座 | ||
| 23 | 工具1套 | 万用表 | MF-47 | 1 | 只 | |
| 螺丝刀 | 2 | 把 | ||||
| 尖嘴钳 | 1 | 把 | ||||
| 剥线钳 | 1 | 把 | ||||
| 电工刀 | 1 | 把 | ||||
| 电笔 | 1 | 支 | ||||
| 卷尺 | 1 | 只 | ||||
| 钢锯 | 1 | 把 | ||||
| 手枪钻 | 1 | 把 | ||||
| 24 | 三相鼠笼式异步电动机 | 380V/Y | 1 | 台 | ||
| 25 | 三相鼠笼式异步电动机 | 380V/Y | 1 | 台 | 带速度继电器 | |
| 26 | 双速异步电动机 | 380V/YY/△ | 1 | 台 | ||
| 27 | 三相鼠笼式异步电动机 | 380V/△ | 1 | 台 | ||
