- 产品名称：机床夹具设计示教陈列柜QY-JXCL24
- 产品型号：QY-JXCL24
- 产品价格：41500元

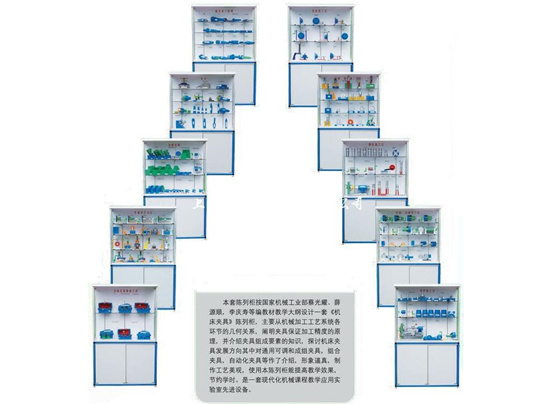

机床夹具设计示教陈列柜QY-JXCL24
文章来源：
QY-JXCL24机床夹具设计示教陈列柜是按国家机械工业部蔡光耀、薛源顺、李庆寿等主编的教学大纲一套《机床夹具》陈列柜，主要从机械加工工艺系统各环节的几何关系，阐明夹具保证加工精度的原理，并介绍夹具组成要素的知识，探讨机床夹具发展方向，其中对通用可调和成组夹具、组合夹具、自动化夹具等作了全面的介绍，是学校各机械专业的理想的机械陈列柜。
陈列柜规格： 1250 × 430 × 1800mm
机械陈列柜内容：
| 序号与名称 | 机床夹具陈列柜内容 |
|
第一柜 机床夹具及功能 |
车具的工作原理、铣床夹具的工作原理、液压铣键榴夹具、弹簧心轴、车床改拉床的夹具。 |
|
第二柜 工作的基本定位要求 |
平面几何体的六点定位、轴类几何体的六点定位、盘类几何体的六点定位、轴类工件定位时的支承点的布置、支承板、可调支承（3件）、辅助支承、V形块的结构形式、（4件）。V形块的应用。 |
|
第三柜 工件的夹紧 |
双向夹紧工件的压板机构、自夹机构、斜楔组合夹紧机构、钩形手转位压板、万能自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构。 |
|
第四柜 定心夹紧机构 |
虎钳式定心夹紧机构（a）、虎钳式定心夹紧结构、斜楔式滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴（a）、弹簧夹头和心轴（b）、V形弹性盘定心机构（a）、V形弹性盘定心机构(b)。 |
|
第五柜 夹具的传动装置 |
固定式双作用活塞式气瓢（a）、固定式双作用活塞式气瓢（b）、车床用固定式气缸、气动用管接头（a）、气动用管接头(b)、气动用管接头(c)、手动转阀、导气接头的结构、脚踏式气阀。 |
|
第六柜 专用夹具的设计方案 |
主轴连接式车具（a）、主轴连接式车具(b)、固定式钻楔、翻转式钻楔、双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的工作原理、机床夹具的装配。 |
|
第七柜 气动夹具实例 |
气动夹紧装置、调速器、气动卡盘的传动装置、活塞式分离传动部件、固定在床头箱前端上的气动夹具、单向作用薄膜气缸、活塞式组合气缸。 |
|
第八柜 分度装置的夹具件 |
立轴式通用转台、卧轴式通用转台、分度对定机构的手动操纵机构（a）、分度对定机构的手动操纵机构（b）、分度对定机构的手动操纵机构（c）、使用钻床夹具加工均布小孔。 |
|
第九柜 典形组合夹具 |
模块化铣镗床夹具、组合夹具装置、齿轮室盖翻转式钻床组合夹具、钻床半自动化夹具。 |
|
第十柜 现代机床夹具发展 |
按零件槐相性归组（4）件、通用可调钻模、成组车床夹具、快速调整机构（a）、快速调整机构（b）、斜楔夹紧机构。 |
