工业锅炉模拟实训装置QY-GCKZ12

文章来源：

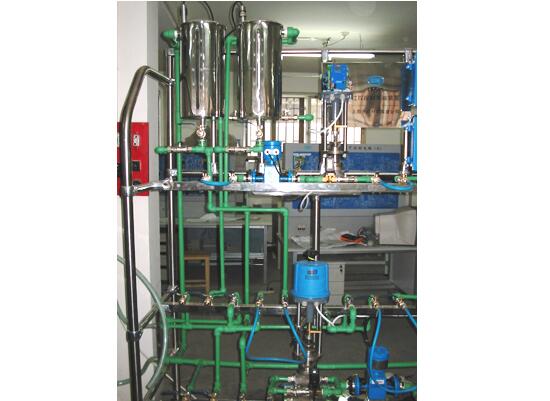

产品名称：工业锅炉模拟实训装置QY-GCKZ12
产品型号：QY-GCKZ12
产品价格：

一、产品简介
QY-GCKZ12工业锅炉模拟实训装置采用半实物仿真技术，将锅炉的各个被控量，如锅炉汽包水位、锅炉送风量、锅炉引风量、过热汽（水）温等通过单片机程序设计来实现各种变量的输入输出状态及相互关系处理，模拟运行锅炉各个主要部件，如锅炉、过热器、减温器、省煤器、空气预热器、引风机、送风机等。
二、产品特点
1.装置通过使用工业锅炉模拟实训装置，学生可以掌握工业锅炉的工艺流程以及锅炉液位、温度、流量、压力的控制方法。可以熟悉和掌握锅炉的冷态开车步骤、控制系统的投运方法、步骤以及各控制回路参数的整定等。
2.锅炉各个被控制量的模型化设计代码完全开放，学生可以进行二次开发或课程设计。
三、技术性能
输入电压：单相三线～220V±10% 50HZ
工作环境：环境温度范围为-5℃～+40℃
相对湿度＜85%（25℃）海拔＜4000m
四、系统组成
1.锅炉设备锅炉设备主要由锅炉（含炉膛、水冷壁、双锅筒、对流管等）、过热器、减温器、省煤器、空气预热器、引风机、送风机、烟管等组成。
2.控制模型信号板将锅炉中的汽包水位、锅炉送风量、锅炉引风量、过热水（汽）温各采用一套控制模型信号板来对其正常工作信号进行模拟。
3.动力设备及执行器锅炉系统的动力设备及执行器主要有：风机2只、比例阀2只、变频器2只。
4.锅炉控制柜锅炉控制柜主要由控制器（西门子S7-200PLC）、监控仪表、供电电源等设备组成。
5.锅炉监控软件监控软件采用MCGS组态软件进行工程组态，该软件是一套基于Windows平台，并用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/NT/2000/XP等操作系统。组态软件为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。上位机软件除了锅炉实训系统的数据监控和报表输出外，同时还将对锅炉的冷态开车操作过程、锅炉的运行工况等进行流程控制。
五、实训项目
1.汽包水位的测量与控制
2.锅炉送风量的控制
3.锅炉引风量的控制
4.汽（水）温的控制
5.锅炉的冷态开车
6.锅炉的正常停车
