模电电工综合应用创新实训装置模拟电工综合电路实验室设备主要用于开设电子信息科学与技术、自动化和物理学三个本科专业的《模拟电子的实验、实训》《电工实验》《模拟电子技术基础实验》课程，该课程是相应的《模拟电子技术》或《模拟电子技术基础》理论课程中重要的实践环节。课程的任务是通过实验，使学生加深对所学理论课程内容的理解，激发学习兴趣，从实践上验证所学的理论知识；培养学生的实际动手能力、解决问题能力和设计电子线路的初步能力。

一、模电电工综合应用创新实训设备技术指标

1.工作电源：三相五线 AC 380V±10%  50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：≤1300mm×750mm×1520mm

二、模电电工综合应用创新实训设备主要组成

1.实验电源台

实验电源台采用优质钢板做骨架，外表面喷塑并经高温烘烤处理，面板采用优质钢板加工，表面表面喷塑并经高温烘烤处理，丝印图文字符。电源台上方设置模块挂放区域，采用工业铝型材立柱组合（立柱采用50*30和40*80）。

1.1供电部分

电源台采用三相五线交流电源输入，经漏电保护开关后，再由交流接触器通过启动、急停按钮进行操作。

电源台提供三相0～450V可调交流电源，同时可得到单相0～250V可调交流电源（交流电源经隔离变压器后由三相联轴自偶调压器输出，调压器功率1.5KVA、0～450V），电源输出设有过流保护装置，当相间、线间过流或短路均能自动保护，配有三只指针式交流电压表，可实时显示调压器输出电压。

★1.2交直流电源部分

(1)可调节0～500mA直流电流源，容量0.5A

提供一路0~500mA连续可调恒流源，从0 mA起调，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

（2）双路可调节0～30V直流电压源 容量2A

提供两路低压稳压直流0.0~30V/2A连续可调电源，每路均配有独立的数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。

（3）双交流15V电压源  容量1A

提供一路30W的双交流15V的交流电压源。

(4)双交流8V电压源  容量1A

提供一路20W的双交流8V的交流电压源。

(5)±5V直流电压源  容量 0.5A

提供一路±5V的直流电压源。

(6)±12V直流电压源  容量 0.5A

提供一路±12V的直流电压源。

★1.3测量仪表

交流数字电压表一只，测量范围0～500V，具有手动量程切换和自动量程切换功能，4位数码显示。带有超量程报警功能，当被测值大于量程值时，告警指示灯亮，蜂鸣器响。切断总电源解除测量信号后、按键复位解除报警。

交流数字电流表一只，测量范围0～5A，具有手动量程切换和自动量程切换功能，4位数码显示，带有超量程报警功能，当被测值大于量程值时，告警指示灯亮，蜂鸣器响。切断总电源解除测量信号后、按键复位解除报警。

直流数字电压表一只，测量范围0～500V，具有手动量程切换和自动量程切换功能，4位数码显示。带有超量程报警功能，当被测值大于量程值时，告警指示灯亮，蜂鸣器响。切断总电源解除测量信号后、按键复位解除报警。

直流数字电流表一只，测量范围0～5A，具有手动量程切换和自动量程切换功能，4位数码显示，带有超量程报警功能，当被测值大于量程值时，告警指示灯亮，蜂鸣器响。切断总电源解除测量信号后、按键复位解除报警。

多功能交流仪表两只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用芯片计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质，完成单相电路、三相电路中功率、功率因素的测量。

1.4人身安全保护体系

设有三项隔离变压器一组（三相电源经无线控制模块和交流接触器后，到隔离变压器，再经三相调压器输出）,使输出与电网隔离，对人身起一定的保护作用。

设有电流型漏电保护1，隔离变压器前的线路有漏电显现，既能实施保护并切断输出电源。

设有电压型漏电保护1，如隔离变压器后的线路及实验过程中有漏电现象,既告警实施保护并切断输出电源。

设有电压型漏电保护2，控制屏若有漏电现象，当漏电电压超过一定值时，即切断电源。

实验导线及导线：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。

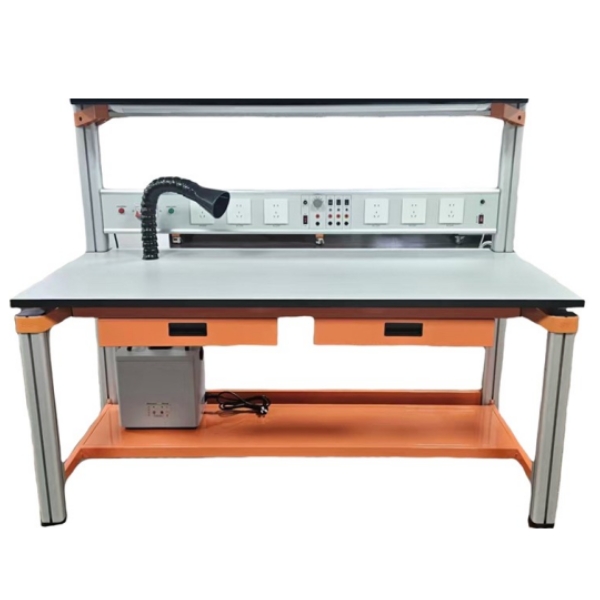

2.实验桌

实验桌为钢质双层亚光密纹喷塑结构，桌面采用防火、防水、耐磨高密度板,结构坚固，造形美观大方；有两个大抽屉、柜门，用于放置工具、存放挂箱及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个轮子和四个固定调节机构，便于移动和固定，利于实验室的布局。

★3.实验挂箱主要构成

模块挂箱采用优质钢板做骨架，外表面喷塑并经高温烘烤处理，面板采用优质PCB板材料，采用统一规格尺寸300*285*2mm，背面丝印走线，并且PCB板的颜色主要以白底黑字为主，并焊好相应的元器件，正面丝印有元件符号及其连线，使用直观、方便。

3.1场效应管、射极跟随器、多级负反馈放大电路

包含场效应管放大电路、射极跟随器电路、多级负反馈放大电路。

3.2集成运算放大电路（一）

包含比例运算电路、加减法运算电路、积分电路、微分电路等集成运算电路，电路带有可调电位器，方便学生尝试不同放大倍数的运算电路，加深记忆理解。

3.3集成运算放大电路（二）

包含RC桥式正弦波振荡器、LC正弦波振荡器、电压比较器、波形发生器、OTL功率放大器等电路。

3.4整流滤波稳压电路

包含LM386音频功率放大电路，晶闸管可控整流电路、串联型稳压电源电路及各分立器件，方便学生连接各种不同的电路以便实验。

3.5电工基础实训电路（一）

配有一组0-9999.9/2W欧姆的十进制可调电阻器、1只10K电位器、1只22K电位器、1只100K电位器、多种阻值的绕线电阻(51Ω、200Ω、1kΩ、6.8kΩ、10kΩ)、LED灯、稳压二极管、普通二极管、电感等器件。

3.6电工基础实训电路（二）

包含基尔霍夫定理/叠加原理、戴维南定理/诺顿定理、一阶、二阶动态电路、RC串并联选频网络等电路。

3.7电工基础实训电路（三）

负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯螺口灯座（每组设有三个开关控制三个负载并联支路的通断），可插60W以下的白炽灯九只，各灯组设有电流插座便于电流的测试。

3.8电工基础实训电路（四）

包含RLC串联谐振电路、日光灯实验器件、升压铁芯变压器（原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验）、三组高压电容器（1uF/500V、2.2uF/500V、4.7uF/500V）用以改变功率因数等实验。

三、设备的实训项目

1、模拟电子的实验、实训

（1）射极跟随器

（2）场效应管放大电路

（3）多级负反馈放大电路

（4）比例运算电路

（5）加法运算电路

（6）积分运算电路

（7）微分运算电路

（8）二阶带阻滤波电路

（9）二阶带通滤波电路

（10）二阶低通、高通滤波电路

（11）RC桥式正弦波振荡电路

（12）LC正弦波振荡电路

（13）电压比较器电路

（14）OTL功率放大电路

（15）方波发生器电路

（16）三角波发生器电路

（17）锯齿波发生器电路

（18）LM386音频功率放大电路

（19）晶闸管可控整流电路

（20）串联型稳压电源电路

（21）稳压管稳压电路

（22）三端固定稳压电路

（23）三端可调稳压电路

3、电工实验

（1）万用表的认识与使用

（2）基本电工仪表的使用及测量误差的计算

（3）减小仪表测量误差的方法

（4）电位、电压的测定及电路电位图的绘制

（5）电路元件伏安特性的测绘

（6）直流电流表、电压表的内阻测定

（7）基尔霍夫定律的验证

（8）叠加定理的验证

（9）戴维南定理的验证

（10）诺顿定理的验证

（11）电感、电容的认识与使用

（12）正弦交流电路的认识实验

（13）RC串联电路电压与电流关系的测试

（14）RC串并联选频网络特性测试

（15）一阶动态电路的测试

（16）二阶动态电路的测试

（17）日光灯电路及功率因数的提高

（18）三相负载的Y型连接及三相电路功率的测量

（19）三相负载的△型连接及三相电路功率的测量

（20）交流元件频率特性的测试

（21）RLC串联谐振电路

（22）三表法测量交流电路等效参数

（23）单相电度表的校验

（24）单相铁心变压器特性的测试

（25）三相交流电路电压、电流的测量

（26）三相交流电路有功功率的测量

（27）三相交流电路功率因数及相序的测量

四、模电电工综合应用创新实训设备配置清单

表1：主要配置

表2：实验辅材
