消防防烟排烟实训系统

文章来源：

一、系统概述

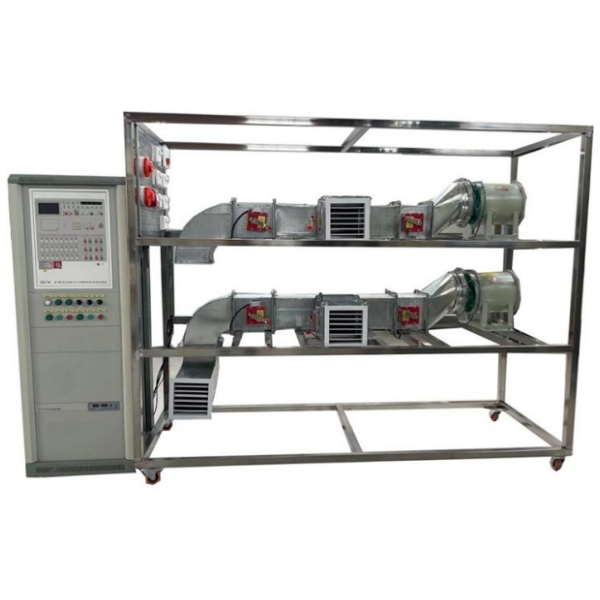

1、消防防烟排烟实训系统、排烟、送风系统实训装置根据防烟排烟系统按照其控烟机理，分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。

系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

2、模拟排烟系统控制

消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。

3、加压送风机采用多翼式离心风机，

4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，

5，排烟防火由控制执行器、渡锌钢板制作而成。

6、排烟风机采用轴流风机，能在280度条件下作不小于30Min

7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开系统原理。

二、技术参数：

1、电压：AC220±10％ 50Hz

2、保护：具有漏电保护装置

3、环境温度：+4℃～+45℃

4、装置容量：＜1000W

5、外形尺寸：2400*800*2000mm、控制柜550*460*1540mm

三、操作实训：

1、消防排烟系统的认识

2、消防防烟系统的认识

3、消防防烟系统控制操作

4、消防排烟系统的手动操作

3、消防排烟系统的自动操作

4、消防排烟系统与操联动中心的操作

5、消防排烟系统的联动编程

6、消防防烟系统的联动编程

四、消防防烟排烟系统控制实训装置配置表
