- 产品名称：单片机CPLD/FPGA开发综合实验装置QY-DPJ05
- 产品型号：QY-DPJ05
- 产品价格：38900元
主页 > 产品介绍 > 教学实验室设备 > 单片机微机技术实验装置 >

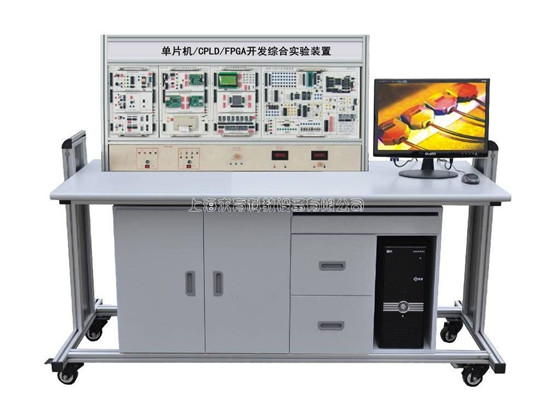

单片机CPLD/FPGA开发综合实验装置QY-DPJ05
文章来源：
一、 产品简介
QY-DPJ05单片机,CPLD/FPGA开发综合实验装置集MCS-51 单片机,CPLD/FPGA及综合等技术于一体，符合“ 单片机原理及接口技术” “CPLD/FPGA 原理及其应用技术 ” 教学大纲的要求，实验系统提供了丰富的硬件接口电路和功能模块，可以开展单片机、CPLD/FPGA 教学、课程设计、电子设计竞赛及科研开发。
二、系统特点
1 、 MCS-51 单片机系统
丰富的接口电路，这些单片机接口电路涵盖了 MCU 的各个应用领域，并能够提供用户
领先的应用和设计的方法。 CPU 芯片引脚引出，可以任意的连接自己的实际应用系统。配有专业的 hy-3000 型高性能 MCS-51 硬件仿真器， 64K 数据空间、 64K 程序空间全部开放，不占用 CPU 资源，采用双 CPU 模式，仿真 CPU 和用户 CPU 独立运行，具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能。上位仿真软件支持汇编、 C 语言。可运行于 WIN98/2000/NT/XP 操作系统平台。
2 、 CPLD/FPGA 系统，包含数字和模拟 EDA 系统
数字 EDA 系统配有 Altera 公司的 EP1K30 器件，具有 30000 门的 FPGA 芯片，可兼容多种电压内核芯片。也可配置 Lattice 公司的 ISPLSI1032E 器件，具有 6000 门的 CPLD 芯片。
模拟 EDA 系统配有 Lattice 公司的 ispPAC 系列器件，配套专用编程下载线和下载软件。
3 、可选配 C 8051F 020 单片机模块，配备 EC5 仿真器。
4 、可选配DAQ 数控式创新实验平台 , 可完成如四层电梯、交通灯控制、水塔水位自动控制等多达 15 个创新实验。
三、技术性能
1 、输入电源：单相三线 220V±10% 50HZ
2 、工作环境：温度 -10 ℃ ~+ 50 ℃ 相对湿度 <85% （ 25 ℃ ） 海拔 < 4000m
3 、绝缘电阻：大于 3MΩ
4 、装机容量：小于 0.5Kva
5 、外形尺寸： 135cm ×60clm× 140cm ，以产品实物为准
四、系统配置
1 ．控制器单元挂箱：挂箱主要用于插接不同的 CPU 模块。挂箱上包含了 CPU 模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个 (40P 、 40P 、 20P) 扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下：
| (1) 8155 接口模块 (2) 8255 接口模块 (3) 8279 键盘显示接口模块 (4) 8253 可编程定时器模块 (5) MAX813 硬件看门狗模块 (6) I 2C EEROM 模块 (7) 8250 模块 (8) 8251 模块 | (9) AT 24C 02 存储器模块 (10)PCF8563 日历时钟模块 (11) 单次脉冲模块 (12) 93C 46 串行 EEPROM 模块 (13) 红外线收发模块 (14)DS18B20 数字温度传感器模块 (15) 开关量输入模块 (16) 关量输出模块 |
控制器单元挂箱支持 CPU 模块和译码模块：
| 模块名称 | 功能指标 |
| 51 系列 CPU 模块 | 支持 80C 31 、 80C51 ，含 32K SRAM 、 64K ROM 组成数据总线、地址总线和控制总线 |
| Cygnal51CPU 模块 ( 选配 ) | 采用美国 Cygnal 公司的嵌入式单片机 C 8051F 020 芯片，含 32K SRAM ，组成数据总线、地址总线和控制总线 |
| 译码模块 | 采用 LATTICE 公司的 ispLSI1016E 完成整个系统的译码工作 |
2. 信号转换单元挂箱：挂箱上有三个（ 40P 、 40P 、 20P ）扁平电缆接口槽用于和控制器单元挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| 8 位并行 AD 模块 | 由 AD0809 模数转换电路组成 8 路 8 位 AD 。 |
| 8 位并行 DA 模块 | 由两只 DA0832 数模转换电路组成 2 路 8 位 DA 。 |
| 12 位并行 AD 模块 | 由 AD574 模数转换电路组成 12 位 AD 。 |
| 12 位并行 DA 模块 | 由 TLV5613 数模转换电路组成 12 位 DA 。 |
| I/O 扩展模块 | 由两块 74LS244 芯片扩展成 16 路并行输入电路。 由两块 74LS273 芯片扩展成 16 路并行输出电路。 用 74LS164 芯片组成串转并输出电路。 用 74LS165 芯片组成并转串输入电路。 |
| 转换模块 | 用 LM311 实现 V/F 电路和 F/V 电路 用 TLC549 芯片组成串行 AD 转换电路。 用 TLC5615 芯片组成串行 DA 转换电路。 |
3 ．通信与打印机单元挂箱：挂箱上有三个（ 40P 、 40P 、 20P ）扁平电缆接口槽用于和其他挂箱信号连接，打印机装在挂箱的底板上。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| RS232/RS485/CAN 总线通信模块 | 由 MAX232 芯片组成 RS232 通信电路， MAX485 芯片组成 RS485 通信电路。 由 SJA1000 芯片和 TJA1050 芯片组成 CAN 总线电路。 |
| USB 通信模块 | 由 1581 芯片组成 USB2.0 通信模块 |
| 网络控制器模块 | 采用 RTL8019AS 芯片 |
| 微型打印机（选配件） | 微型打印机 |
4 ．显示与键盘单元挂箱：挂箱上有三个（ 40P 、 40P 、 20P ）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| 静态显示模块 | 由 74LS164 芯片驱动 |
| 动态显示模块 | 采用 8 位 8 段 LED 数码管。 |
| 液晶显示模块 | 提供 128*64 点阵的液晶显示屏 |
| CPLD 模块 | 采用 LATTICE 公司 1032 芯片 |
| 4*4 行列式键盘 | 公共键盘 |
5、对象挂箱 ( 一 ) ：挂箱上有三个（ 40P 、 40P 、 20P ）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| 继电器模块 | 由两个 5V 继电器、 2 个 12V 继电器和 2 个 24V 继电器组成。 |
| 光耦隔离模块 | 由 3 个 TLP521-4 芯片组成 12 入 12 出。 |
| LED 显示模块 | 用 16 个 LED 灯组成逻辑电平测试电路 |
| 开关量模块 | 用 16 个按键组成高低电平输出电路 |
6 、对象挂箱 ( 二 ) ：挂箱上有三个（ 40P 、 40P 、 20P ）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块：
| 模块名称 | 功能指标 |
| IC 卡读写模块 | I 2C 总线实现 IC 卡的读写及识别 |
| 直流电机 | 带驱动小直流电机，测速部分由 1 个霍尔传感器组成 |
| 步进电机 | 采用四相步进电机，带驱动电路 |
| 交通灯模块 | 采用 16 个 LED 灯和四位数码管组成。 |
| 语音处理模块 | 采用 1730 专用语音芯片组成 |
| PWM 调制模块 | 由 324 运放芯片组成 , 用于小直流电机调速 |
7 、 EDA 挂箱（一）（数字 EDA 系统 CPLD/FPGA ）
| 模块名称 | 功能指标 |
| CPLD 器件： Lattice1032E( 默认 ) | Lattice 公司 6000 门 CPLD |
| FPGA 器件： EP1K30 （选配件） | Altera 公司 30000 门 FPGA |
| VGA 接口 | VGA 接口，接显示器做彩条信号实验 |
| PS/2 键盘接口 | PS/2 键盘接口逻辑设计 |
8、 EDA 挂箱（二）（模拟 EDA 系统）
LATTICE ispPAC 系列器件 IspPAC10 及相关外围、下载电路。
五、实验项目
1 、 MCS-51 单片机实验项目：
软件部分实验：
| 1 ．清零程序田 3 ．拼字程序 5 ．数据排序实验 7 ．无符号双字节快速乘法子程序 9 ．多分支程序 | 2 ．拆字程序 4 ．数据区传送子程序 6 ．查找相同数据个数 8 ．多分支程序 10 ．电脑时钟实验 |
硬件部分实验：
| 1 ． P1 口亮灯实 3 ． P3.3 口输入， P1 口输出实验 5 ． 8255 A 、 B 、 C 口输出方波实验 7 ． 8255 控制交通灯 9 ．并行 ADC 0809 转换实验 11 ． 8279 键盘显示实验 13. 微型打印机实验 15. 语音芯片 ISD173 控制实验（录音） 17. 继电器控制实验 19.8253 方波实验 21.16*16 LED 点阵显示实验 23.8250 可编程异步通讯接口实验 25. 单片机 RS232/485 串行发送实验 27.DS18B20 单总线温度测量实验 29. 串行 A/D TLC549 转换实验 31.PCF8563 I2C 日历时钟实验 33.PWM 脉宽调制实验 35.74LS165 并串转换 37.AT 24C 02 I 2C 总线存储器读写实验 39. 电子音乐演奏实验 41. 以太网 TCP/IP 协议接口实验 43.LM 331 F /V 转换实验 45.AD574 12 位并行模数转换实验 47.4*4 行列式键盘实验 49.8 位动态显示器实验 51. 模拟十字路口交通灯实验 | 2 ． P1 口转弯灯实验 4 ．工业顺序控制实验 6 ． 8255 PA 口控制 PB 口 8 ．简单 I/O 扩展实验 10 ．并行 DAC 0832 转换实验 *12. 通用打印机实验 14.I 2C 储存卡读写实验 16. 语音芯片 ISD1730 控制实验（放音） 18. 步进电机控制 20. 小直流电机调速实验 22.128*64 LCD 液晶显示实验 24.8251 可编程通讯接口实验 26. 单片机 RS232/485 串行接收实验 28. 红外线遥控收发实验 30. 串行 10 位 D/A TLC5615 转换实验 32.MAX813 看门狗实验 34.74LS164 串并转换 36.LM331 V/F 转换实验 38. 串行存储芯片 93C 46 读写实验 40.CAN 总线通讯接口实验 42.USB2.0 通讯接口实验 44.LM331 V/F 转换实验 46.TLV5613 12 位并行数模转换实验 48.8 位静态显示器实验 50. 光耦隔离模块实验 |
2 ． CPLD/FPGA 模块实验
基本实验：
| 1 、七人表决器 3 、 BCD 码加法器 5 、格雷码变换器 7 、设计 74LS160 功能模块计数器 9 、可控脉冲发生器 11 、语字母显示实验 13 、序列检测器 15 、正负脉冲数控调制发生器 | 2 、四位加法器 4 、格雷码变换器 6 、触发器 (D,JK) 8 、多模加减计数器 10 、简易数码锁 12 、八位乘法器 14 、可变模 16 位加法计数器 16 、秒表设计实验 |
模块实验：
| 17 、 A/D 0809 模数转换器实验 19 、（ 19 ）步进电机控制实验 21 、 16*16 LED 点阵显示实验 23 、 4*4 键盘扩展实验 25 、电子音乐演奏实验 27 、 RS232 串口接收实验（ RECEIVE ） 29 、异步串口通讯（ UART ） 31 、波形发生器实验 | 18 、 D/A 0832 数模转换器实验 20 、小直流电机转速控制 22 、 VGA 接口彩条信号实验 24 、 128*64 LCD 液晶显示实验 26 、 RS232 串口发送实验（ SEND ） 28 、 PS/2 键盘接口逻辑设计 30 、串行 A/D 转换实验 TLC549 32 、存储器读写实验 |
模拟 EDA 实验：
| 33 、 IspPAC10 增益的设定与调整 35 、 IspPAC10 二阶滤波器的实现 37 、 IspPAC10 在 Single-Ended 中的应用 | 34 、 IspPAC10 增益的放大与衰减 36 、 IspPAC10 电桥测量实验 38 、 IspPAC10 实现温度监测 |
