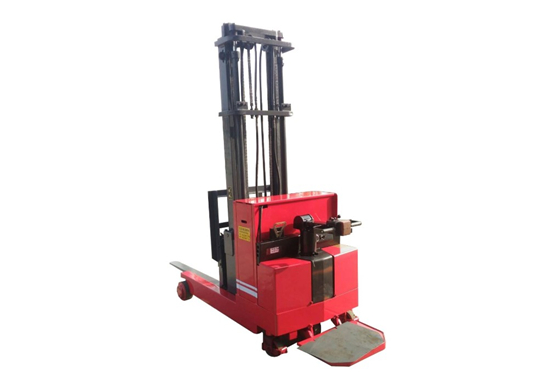

- 产品名称：集装箱叉式堆高机实训装置QY-GCJX21
- 产品型号：集装箱叉式堆高机实训装置QY-GCJX21_上海求育科教设备有限公司
- 产品价格：
集装箱叉式堆高机实训装置QY-GCJX21
文章来源：
集装箱叉式堆高机是空载集装箱码垛堆放的一种机械，它广泛应用于港口、鉄路、货场空载集装箱码垛存储作业。目前集装箱叉式堆高机几乎全部采用机电液传动方式。
一、实验项目
1、机电液传动各元部件结构及工作原理观摩。
2、叉式升降机械及吊具演示控制实训。
3、集装箱装卸实训
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、叉式升降机械演示控制实验
1）集装箱抓举作业，抓举横梁根据集装箱的长度定位；
1）升降作业，主臂和伸缩臂复合进行工作实验；
2）变幅作业，臂架俯仰动作；
3）码垛作业，臂架下降，卸载码放集装箱；
4）往返作业，平台往返移动。（选配）
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
三、性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为前置式，液压站放置于装置右侧，机电传动组合放置于控制柜下方。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、集装箱叉式堆高机按实物比例缩小的全金属结构，实验时启动电液传动系统根据实验要求模以操作机械进行工作。
4、集装箱叉式堆高机是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、技术参数
1、电机型号：M3P4H523 功率：0.75KW 转速：1420r/min
2、油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
3、森立马变频带减速调速电机组合：400W
外形尺寸：1550×1350×2000mm
五、配置清单
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 液压站 | |||||
| 1 | 电机 | M3P4H523 | 1 | 捷佳 | |
| 2 | 变量叶片泵 | VAI-15F-A3 | 1 | 朝田液压 | |
| 3 | 油箱 | 40L | 1 | 上海求育 | |
| 4 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 5 | 回油滤油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液压油 | 32# | 1 | 上海求育 | |
| 8 | 油路板集成块 | 1 | 上海求育 | ||
| 液压控制元件 | |||||
| 9 | 油缸 | M0B30/16/300LB | 3 | 上海正控 | |
| 10 | 液压缸 | JY-SF30/16/150LB | 2 | 上海求育 | |
| 11 | 三位四通电磁换向阀 | D5-02-3C2 | 2 | 朝田液压 | |
| 12 | 叠加式溢流阀 | MBP-02 | 2 | 朝田液压 | |
| 13 | 单向阀 | MCA-02 | 1 | 朝田液压 | |
| 集装箱叉式堆高机组件 | |||||
| 14 | 抓举横梁 | 1套 | 上海求育 | ||
| 15 | 主臂组合 | 1 | 上海求育 | ||
| 16 | 伸缩臂组合 | 1 | 上海求育 | ||
| 17 | 升降机电传动组合 | 1 | 上海求育 | ||
| 18 | 底盘组合 | 1套 | 上海求育 | ||
| 测控元器件 | |||||
| 19 | PLC | FX1S-20MR | 1 | 三菱 | |
| 20 | PLC通讯电缆 | 1 | 三菱 | ||
| 21 | 接近开关 | LJ12A3-4-Z/BX | 2 | 长丰电子 | |
| 22 | 中间继电器 | HH54P | 9 | 前进电器 | DC24V |
| 23 | 接触器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 24 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 25 | 塑料外壳式断路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 26 | 单极断路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 27 | 单极断路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 28 | 紧停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 29 | 自锁带灯按钮 | LAY50-11DT/24 | 12 | 上海双科 | |
| 30 | 两档旋钮 | LAY50-11X2 | 2 | 上海双科 | |
| 31 | 信号灯 | NXD-211 | 21 | 上海双科 | 24V |
| 32 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 33 | 普通按钮 | CAY50-11 | 9 | 上海双科 | |
| 34 | 快速插头插座 | XS12K2P | 18 | 锦连电器 | 二芯 |
| 35 | 二极管 | ZN4007 | 6 | MIC | 200V |
| 36 | 电器控制模块 | 1 | 上海求育 | ||
| 软件与文档资料 | |||||
| 37 | PLC编程软件 | 1 | 三菱 | ||
| 38 | PLC编程手册 | 1 | 三菱 | ||
| 39 | 实验指导书 | 1 | 上海求育 | ||
| 40 | 装箱单 | 1 | 上海求育 | ||
| 辅助元件 | |||||
| 41 | 三通接头 | M16×1.5 | 6 | 上海求育 | |
| 42 | 三通接头 | M14×1.5 | 6 | 上海求育 | |
| 43 | 耐压胶管 | 20 | 上海 | ||
| 44 | 防震压力表 |
YTN60 （0-10MPa 2.5级） |
4 | 红旗 | |
| 45 | 液压阀过渡集成块 | 6 | 上海求育 | 铝合金和PVC组合模块 | |
| 配套工具 | |||||
| 46 | 活动扳手 | 10，， | 1 | 上海 | |
| 47 | 内六角扳手 | 1 | 上海 | ||
| 48 | 开口扳手 | 5-6 | 上海 | ||
| 49 | 开口扳手 | 8-10 | 1 | 上海 | |
| 50 | 开口扳手 | 12-14 | 1 | 上海 | |
| 51 | 开口扳手 | 17-19 | 1 | 上海 | |
| 52 | 螺丝刀（一字、十字） | 6，， | 各1 | 上海 | |
| 53 | 螺丝刀（一字、十字） | 2，， | 各1 | 上海 | 小型 |
| 54 | 螺塞 | M10×1 | 10 | 上海 | |
| 55 | 尖嘴钳 | 1 | 上海 | ||
| 56 | 工具盒 | 1 | 上海 | ||
| 易损件 | |||||
| 57 | 组合垫 | φ10 | 10 | 宁波 | |
| 58 | O型圈 | 20 | 宁波 | ||
| 59 | O型圈 | 10 | 宁波 | ||
| 60 | O型圈 | 10 | 宁波 | ||
| 61 | 堵丝 | 1/8 | 5 | 长沙 | |
| 62 | 生料带 | 1 | 长沙 | ||
| 63 | 自锁按扭 | 2 | 上海双科 | ||
| 64 | 信号灯 | φ10 | 2 | 上海双科 | 24V |
| 6 | 按钮开关 | LAY50-11DT | 2 | 上海双科 | 24V |
| 66 | 压力表 | Y60-2.5MPa | 1 | 红旗仪表 | |
