- 产品名称：混凝土摊铺机械实训装置QY-GCJX14
- 产品型号：混凝土摊铺机械实训装置QY-GCJX14_上海求育科教设备有限公司
- 产品价格：

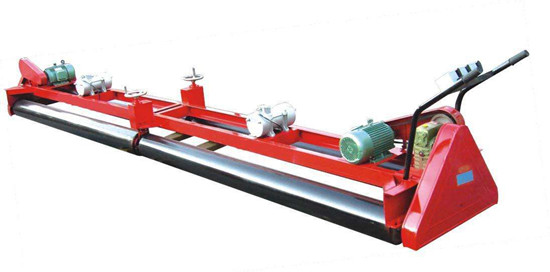

混凝土摊铺机械实训装置QY-GCJX14
文章来源：
装置主要用于了解混凝土摊铺机的结构及工作原理，驱动及控制方式。由车架、操作系统、动力系统、行走系统、液压系统、工作机构等组成，整机钢架结构采用钢梁和冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式安装组合、风冷式散热、履带式底盘行走结构。采用电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均采用华德、亚德客、榆次等知名工业品牌元件。
一、实验项目
1、混凝土摊铺机各元部件结构及工作原理观摩。
2、混凝土摊铺机仿真实训装置机械演示控制实验。
3、可编程序控制器（PLC）电气控制实验：机-电-液-气一体控制实验。
二、实验内容
1、液压伸缩熨平装置操作实验：
1）基本熨平装置操作实验
2）依据设定的混凝土摊铺厚度进行伸缩板液压调拱。
3）摊铺宽度调整、仰角调整、段差调整。
4）夯锤下止点调整、夯锤振幅调整。
5）拼接接长熨平装置、拆解接长熨平装置。
6）搅龙粉料系统操作实验
7）电传操纵杆操作模块
8）控制阀的分配、调节与检修；
9）履带松紧度的调节与检测；
10）行走系统制动、前进、后退、左右转向功能实训；
11）机械系统、电气系统与液压系统常见故障的分析与排除。
12）专业特制一批故障阀件、故障机械件、故障电气件，可使学习者在真实的故障环境中进行故障分析、诊断与排除。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
三、技术参数：
1、主要参数：额定流量：0-25L/ min；
2、三相变频电机：M3P4H523/ VAI-15F-A3转速：1420r/min；
3、变量叶片泵组：1套 驱动功率：3.5KW；
4、型号：2HP+VC1-25F-A3；
5、电源：220V/380V 50Hz；
6、最高使用压力：7Mpa；
7、风冷却器：1台；
8、型号：AW0608；
9、压力：1.4Mpa；
10、流量：20L/min；
11、功率：65W；
12、电源：220V；
13油箱：容积80L、过滤精度：10μm。
四、配置清单
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 液压站 | |||||
| 1 | 三相变频电机 | M3P4H523 | 1 | 德克玛 | |
| 2 | 变量叶片泵 | VAI-25F-A3 | 1 | 朝田液压 | |
| 3 | 油箱 | 40L | 1 | 上海求育 | |
| 4 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 5 | 回油滤油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液压油 | 32# | 1 | 上海求育 | |
| 8 | 油路板集成块 | 1 | 上海求育 | ||
| 液压控制元件 | |||||
| 10 | 轴向柱塞液压马达 | 10MCY25-1B | 3 | 普利达 | |
| 11 | 三位四通电磁换向阀 | D5-02-3C2-D2 | 5 | 朝田液压 | |
| 12 | 液压缸 | MSB-02-X | 8 | 正控液压 | |
| 扩展机械模块（挖掘机械） | |||||
| 13 | 底盘总成 | JG-DG-I | 1 | 上海求育 | |
| 14 | 操纵台 | JG-TP-I | 1 | 上海求育 | |
| 15 | 车架部分 | JG-TP-I | 1套 | 上海求育 | |
| 16 | 液压伸缩臂架 | JG-TP-I | 1套 | 上海求育 | |
| 17 | 夯锤振幅机构 | JG-TP-I | 1套 | 上海求育 | |
| 18 | 调整机构 | JG-TP-I | 6套 | 上海求育 | |
| 19 | 备用熨平装置 | JG-TP-I | 2套 | 上海求育 | |
| 20 | 专用座椅 | JG-HDB-I | 1 | 上海求育 | |
| 21 | 故障阀件 | JG-TG-I | 1套 | 上海求育 | |
| 22 | 故障机械件 | JG-TG-I | 1套 | 上海求育 | |
| 23 | 故障电气件 | JG-TG-I | 1套 | 上海求育 | |
| 测控元器件 | |||||
| 24 | 中间继电器 | HH54P | 10 | 前进电器 | DC24V |
| 25 | 接触器 | CJ20-20 | 1 | 德力西 | 20A 220V |
| 26 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 27 | 单极断路器 | DZ47-63 | 1 | 德力西 | C6 1P |
| 28 | 急停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 29 | 带灯按钮 | LAY50-11D/24 | 9 | 上海双科 | |
| 30 | 自锁带灯按钮 | LAY50-11DT/24 | 1 | 上海双科 | |
| 31 | 两档旋钮 | LAY50-11X2 | 1 | 上海双科 | |
| 32 | 专用四档操纵杆 | 2套 | |||
| 33 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 软件与文档资料 | |||||
| 34 | 使用说明书 | 1 | 上海求育 | ||
| 35 | 实验指导书 | 1 | 上海求育 | ||
| 36 | 装箱单 | 1 | 上海求育 | ||
| 辅助元件 | |||||
| 37 | 耐压胶管 | 8 | 上海 | ||
| 38 | 防震压力表 |
Y60ZT （0-10MPa 2.5级） |
1 | 红旗 | |
| 39 | 液压阀过渡集成块 | 1 | 上海求育 | ||
| 配套工具 | |||||
| 40 | 活动扳手 | 10，， | 1 | 上海 | |
| 41 | 内六角扳手 | 9件套 | 1套 | 上海 | |
| 42 | 开口扳手 | 17-19 | 1 | 上海 | |
| 43 | 开口扳手 | 19-22 | 1 | 上海 | |
| 44 | 十字螺丝刀 | 6，， | 1 | 上海 | |
| 45 | 螺塞 | M10×1 | 10 | 上海 | |
| 46 | 防尘罩 | 1 | 上海求育 | ||
| 易损件 | |||||
| 47 | 组合垫 | φ10 | 10 | 宁波 | |
| 48 | O型圈 | φ10×2.4 | 20 | 宁波 | |
