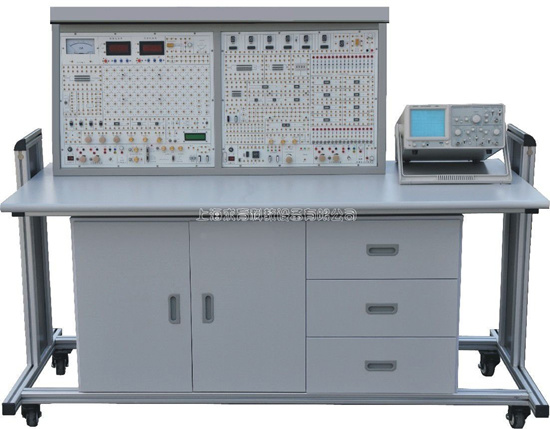

模拟电子电路实验装置双组QY-DQJ11

文章来源：

产品名称：模拟电子电路实验装置双组QY-DQJ11
产品型号：QY-DQJ11
产品价格：38800元

一、产品简介
QY-DQJ11装置主要由实验控制屏和实验桌两部分组成，实验控制屏主要由两套模电功能板组成 , 可以同时开设两组模电实验。
1 、输入电源：单相三线 220V±10% 50Hz
2 、工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85%( 25 ℃ ) 海拔＜ 4000m
3 、装置容量：＜ 200VA
4 、外形尺寸： 155×80× 123cm
二、产品功能
直流稳压电源： ±5V/ 1A 两路， 0.0 ～ 18V/ 0.75A 连续可调两路（通过适当的连接，可得到 0 ～ ±18V 及 0 ～ 36V 连续可调电源）， ±5V 电源还设有短路报警、指示功能，每路电源均有短路软截止自动恢复保护功能。
直流信号源： -5V ～ ±5V 连续可调电路。
交流电源： 0V 、 6V 、 10V 、 14V 抽头电源一路，中心抽头 17V 电源两路，每路电源均有短路保护自动恢复功能。控制屏左右两侧设有 220V 单相三芯插座若干个。
函数信号发生器 : 本信号发生器是由单片集成函数信号发生器及外围电路 , 数字电压指示及功率放大电路等组合而成。其输出频率范围为 2Hz ～ 2MHz ，输出幅度峰峰值换选择，输出频率分七个频段选择，还设有三位 LED 数码管显示其输出幅度（峰一峰值）。输出衰减分 0求育、 20求育、 40求育、 60求育四档，由两个 “ 衰减 ” 按键选择。
六位数显频率计：本频率计的测量范围为 1Hz 至 10MHz ，有六位共阴极 LED 数码管显示，闸门时基 1S ，灵敏度 35mV(1-500kHz)//100mV(500kHz-10MHz) ；测频精度为万分之二（ 10MHz ）。将频率计开关（内测 / 外测）置于 “ 内测 ” ，即可测量 “ 函数信号发生器 ” 本身的信号输出频率。将开关置于 “ 外测 ” ，则频率计显示由 “ 输入 ” 插口输入的被测信号的频率。
直流数字电压表：分 200mV 、 2V 、 20V 、 200V 四档，直键开关切换，三位半数显，输入阻抗 10MΩ ，精度 0.5 级。
直流数字毫安表：分 2mA 、 20 mA 、 200 mA 三档，直键开关切换，三位半数显，精度 0.5 级。
三、产品配置
装置设有 1 mA/100Ω 镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、 12V 信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功能板设有可装、卸固定线路实验小板的插座四只，配有共射极单管放大器 / 负反馈放大器实验板、射极跟随器实验板、 RC 正弦波振荡器实验板、差动放大器实验板及 OTL 功率放大器实验板共五块，可采用固定线路及分立元件灵活组合进行实验。另外，还可选购模拟 EDA 下载板。
实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针，设有高可靠圆脚集成块插座（ 40P1 只、 14P1 只、 8P2 只）及镀银长紫铜管等，供插各种集成块、三极管、电容及电阻等器件，接触性能良好，实验可靠。
实验功能板采用 2mm 厚的敷铜板制成，正面印有元器件图形符号、字符及连线，反面是相应连线并焊好相应器件。
本装置设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
四、实验内容
装置提供模电实验指导书，各级各类学校可根据自己教学的需要进行选择，还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
1. 常用电子仪器的使用
2. 晶体管共射极单管放大器
3. 场效应管放大器
4. 负反馈放大器
5. 射极跟随器
6. 差动放大器
7. 集成运算放大器指标测试
8. 集成运算放大器的基本应用 Ⅰ — 模拟运算电路
9. 集成运算放大器的基本应用 Ⅱ — 信号处理 ( 有源滤波器 )
10. 集成运算放大器的基本应用 Ⅲ — 信号处理 ( 电压比较器 )
11. 集成运算放大器的基本应用 Ⅳ — 信号处理 ( 波形发生器 )
12.RC 正弦波振荡器
13.LC 正弦波振荡器
14. 函数信号发生器的组装与调试
15. 压控振荡器
16. 低频功率放大器 Ⅰ — OTL 功率放大器
17. 期工程低频功率放大器 Ⅱ — 集成功率放大器
18. 直流稳压电源 Ⅰ — 串联型晶体管稳压电源
19. 直流稳压电源 Ⅱ — 集成稳压器
20. 晶闸管可控整流电路
21. 应用实验 — 温度监测及控制电路
22. 综合实验 — 万用电表的设计与调试
23) 在系统可编程模拟器件设计实验（配 Lattice 模拟可编程器件 ispPAC20 下载板）
