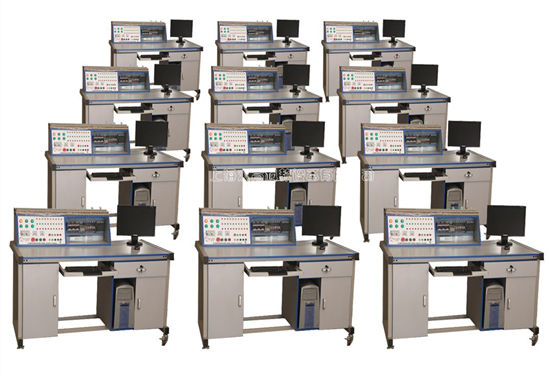

- 产品名称：可编程序控制器PLC控制实验台QY-DQJ14
- 产品型号：QY-DQJ14
- 产品价格：
主页 > 产品介绍 > 教学实训设备 > 电机类实验室实训设备 >
可编程序控制器PLC控制实验台QY-DQJ14
文章来源：
一、产品简介
QY-DQJ14可编程控制器（PLC）控制实验台能让学生通过实验、开放、小课题以及毕业设计，逐步了解并最终达到初步掌握应用PLC的能力。实训台各种元器件输入、输出端子都被引接至端子排上，编上线号，并将编线号的分布情况绘成图纸。学生可以根据图纸，自行设计电路及接线方式。
二、装置特点
实训台控制箱的功能齐全，元器件数量和种类较多，控制箱的顶部安装着三个风扇电机和两个限位开关，仿照工业现场。实训台用轴流电机代替三相交流电动机，以及三个大按钮全部采用新型的保护式按钮，能够更有效地保证学生的安全。
实训台9各种类型的输入和输出点引出数量多达150个，便于学生对PLC进行扩展功能的应用。并且在个别输入、输出点损坏的情况下，不影响学生对实验箱的使用。安装了两个空气开关，能防止线路短路等事故发生，还为学生使用220V提供了一路单独供电的电源。
三、实验项目
可编程序控制器（PLC）实验控制箱可以由教师指定实验项目，也可以由学生自行设计、开发实验项目，可完成的实验主要有：不同电压等级之间的间接控制，各种电动机的自动控制，模拟交通信号灯控制，艺术造型彩灯控制，步进电机控制，顺序控制，自动洗衣机模拟控制等等几十种既定实验，以及数百种设计性实验。
四、性能参数
可编程控制器（PLC）24点I/O（14个输入点和10个输出点），220V指示灯6个，24V指示灯30个，220V和24V继电器各5个，24V直流电机3个，24V/12V/5V（直流）开关电源一组
实验桌外观尺寸：1600X800X800
控制箱外观尺寸：宽600×高550×厚250（加装了所有元件后）
输入电源：220V（交流）/24V（直流）
输出电源：24V/12V/5V（直流）
装置容量：100VA
可完成的实验项目：
1、小车循环运动的控制、
2、传送带报警的控制、
3、电机的顺序启动与停止、
4、抢答器、
5、电机启停的控制、
6、十字路口交通灯控制、
7、多个传送带启停控制、
8、大小球分捡装置、
9、传送带报警的控制、
10、搅拌器的PLC自动控制实验、
11、LED数码管显示PLC自动控制实验、
12、四层电梯的PLC自动控制实验、
13、艺术彩灯造型的PLC控制实验、
14、电机的自动控制实验、
15、步进电机的PLC控制、
16、自动送料装车系统控制实验自动售货机实验、
17、自动洗衣机控制系统模拟实验、
18、继电器控制系统
并可在实际运用中开发出更多的实验项目。
机电.电气实验室设备基本配置
一桌/台为例：A型为全木实验桌，B型为钢木实验桌。
| 序号 | 材料名称 | 规格型号 | 数量 | 备注 |
| 1 | 计算机 | 1 | 自配 | |
| 2 |
主控制箱 已装5-27 |
宽600×高550×厚250，全钢磷化喷塑 | 1 | |
| 3A | 全木型实验桌 | 1600X800X800 | 1 | 可选 |
| 3B | 钢木型实验桌 | 1600X800X800 | 1 | 可选 |
| 4 | 学生实验凳 | 镀铬钢管，仿皮 | 1 | |
| 5 | 断路器 | D47-2P/10A | 1 | |
| 6 | 断路器 | D47-2P/16A | 1 | |
| 7 | 交流接触器 | CJX2 0910 | 3 | |
| 8 | 时间继电器 | DH48S | 1 | |
| 9 | 时间继电器 | H3Y | 1 | |
| 10 | 中间继电器 | HH52P | 5 | |
| 11 | 启动按钮 | 2 | ||
| 12 | 停止按钮 | 1 | ||
| 13 | 紧急停止按钮 | RDA37-11ZS | 1 | |
| 14 | 开关电源 | 220/24/12/5V | 1 | |
| 15 | 信号灯 | 220V | 6 | |
| 16 | 小信号灯 | SAD16-22D/S28 24V | 30 | |
| 17 | 带灯自锁按钮 | 1 | ||
| 18 | 带钥匙开关 | 1 | ||
| 19 | 二位转换开关 | 1 | ||
| 20 | 三位转换开关 | 1 | ||
| 21 | 不带灯自锁按钮 | 1 | ||
| 22 | 小启动按钮 | ZB2-BE101C | 4 | |
| 23 | 小停止按钮 | RDA37-11BN | 1 | |
| 24 | 限位开关 | LX19-001 | 1 | |
| 25 | 限位开关 | LX19-212 | 1 | |
| 26 | 直流电机 | 100*100 24V | 3 | |
| 27 | 可编程序控制器 | 西门子S7 200 | 1 | |
| 28 | 电源线 | 1.2米 | 1 | |
| 29 | 数据线 | 1 | ||
| 30 | 数字万用表 | 1 | ||
| 31 | 稳压电源 | 220V、1-3KW | 1 | 自配或代配 |
