- 产品名称：电工实验室成套设备QY-DG300
- 产品型号：QY-DG300
- 产品价格：91400元

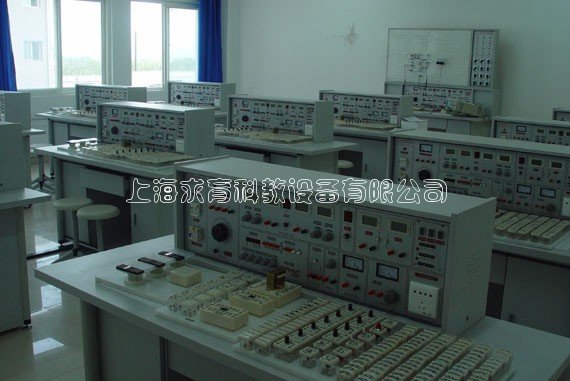

电工实验室成套设备QY-DG300
文章来源：
一、产品简介
QY-DG300电工实验室成套设备适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析等课程实验。
二、产品参数
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮（WBK－528模电、数电实验室成套设备为单相三线输入）
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
B组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
C组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB40dB60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.9直流电机Ia、If指示。
1.10直流电机Ra、Rf调速环节。
1.11直流电机电源：0-220V直流电源输出
三、产品配置(以二十四座为例)：
1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如出需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置l台。
4、器材配备:
13台0.18KW三相电动机，26只时间继电器，26只热继电器，13只电流测试插座，65只交流接触器，13MF47型万用表，26只1.5级直流电表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒(元件已装在单元盒内)，25张塑料凳。
5、用户自备器材:示波器(型号不限)，滑线变阻器。
四、电工实验项目：
1．电工测量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．电源的外特性
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验证楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验证
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实验
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件 17．交流电路参数的测量
18．正弦交流电略中RLC元件的特性
19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星三角接法
23．三相电路及功率的测量
24．R-C选频网络研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
28．三相异步电动机的使用与起动
29．三相电动机继电接触控制的基本电路
30．三相电动机Y-△起动控制实验
31．三相电动机的顺序控制实验
32．三相电动机能耗制动控制实验
五、实验室成套设备元件清单（每台）
| 元 件 名 称 | 型号 | 数量 | 备注 |
| 电阻 | 0.5Ω | 1 | 1/2W |
| 电阻 | 5.1Ω | 1 | 1/2W |
| 电阻 | 100Ω | 2 | 1/2W |
| 电阻 | 200Ω | 1 | 1/8W |
| 电阻 | 300Ω | 1 | 1/8W |
| 电阻 | 330Ω | 2 | 1/8W |
| 电阻 | 430Ω | 1 | 1/8W |
| 电阻 | 510Ω | 1 | 1/8W |
| 电阻 | 680Ω | 2 | 1/8W |
| 电阻 | 820Ω | 1 | 1/8W |
| 电阻 | 1K | 2 | 1/8W |
| 电阻 | 1.5K | 1 | 1/8W |
| 电阻 | 2K | 2 | 1/8W |
| 电阻 | 10K | 1 | 1/8W |
| 电阻 | 13K | 1 | 1/8W |
| 电阻 | 39K | 2 | 1/8W |
| 电阻 | 100K | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 1 | 1/2W |
| 电解电容 | 47UF | 2 | 16V |
| 电解电容 | 220UF | 1 | 35V |
| 电解电容 | 470UF | 1 | 35V |
| 瓷片电容 | 0.01UF | 1 | 63V |
| 瓷片电容 | 0.1UF | 1 | 63V |
| 瓷片电容 | 2UF | 1 | 250V |
| 三 极 管 | 3DG6 | 2 | |
| 二 极 管 | 4007 | 2 | |
| 二 极 管 | 2AP9 | 1 | |
| 指示灯(信号灯) | 6V 0.1A | 1 | |
| 开关 | 4 | ||
| 变 压 器 | 220/6V.6V | 1 | 8W |
| 电感 | 8Ω | 1 | |
| 电 感(镇流器) | 8W | 1 | |
| 日光灯管 | 8W | 1 | |
| 日光灯座 | 2 | ||
| 起 动 器 | 1 | ||
| 灯泡 | 220V/15W | 12 | 自备 |
| 灯座 | 12 | ||
| 条形磁铁 | 1 | ||
| 原副线圈 | 1 | ||
| 集成运放 | UA741 | 2 | |
| 集 成 座 | 14脚 | 1 | |
| 直流电表 | 5MA | 1 | |
| 直流电表 | 50MA | 3 | |
| 直流电表 | ±100UA | 1 | |
| 直流电表 | 15V | 1 | |
| 交流电表 | 500MA | 3 | |
| 交流接触器 | CJ10﹣10A 380V | 5 | |
| 按钮﹣绿 | LA19﹣11 | 4 | |
| 按钮﹣红 | LA19﹣11 | 2 | |
| 三相闸刀 | HK8﹣16/3 | 1 | |
| 热继电器 | JRO﹣20/3 | 2 | |
| 时间继电器 | JS7﹣2A 380V | 2 | |
| 电 动 机 | △接380V | 1 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 尖 嘴 钳 | 1 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 防腐皮 | 1块 | ||
| 凳子 | 2张 | ||
