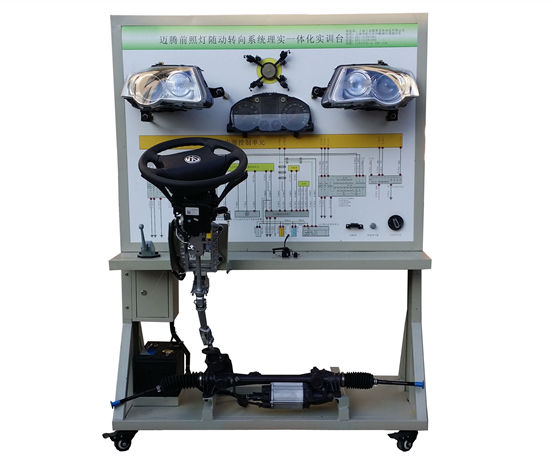

- 产品名称：汽车前照灯随动转向系统实训台(迈腾)QY-SJB88
- 产品型号：QY-SJB88
- 产品价格：
汽车前照灯随动转向系统实训台(迈腾)QY-SJB88
文章来源：
一、产品简介
QY-SJB88设备采用大众迈腾汽车前照灯随动转向系统实物为基础，展示系统的组成结构和工作过程。
适用于学校对汽车灯光随动转向系统的理论和维修实训的教学需要。
二、功能特点
1.实训台真实可运行的前照灯随动转向系统，操纵车辆各传感器来模拟车身的不同状态，可真实演示前照灯光束的上下/左右自动调节。
2.示教板面板采用铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析前照灯自动调整系统的工作原理。
3.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等系统自诊断功能。
4.示教板面板上安装有检测端子，可直接在面板上检测灯光系统各电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图 ;面板:1200*900*4mm |
套 | 1 |
| 2 | 点火开关 | 个 | 1 | |
| 3 | 大灯调节控制单元 | 套 | 1 | |
| 4 | 组合开关 | 套 | 1 | |
| 5 | 左右前照灯 | 套 | 1 | |
| 6 | 灯光开关 | 套 | 1 | |
| 7 | 车辆高度传感器 | 套 | 1 | |
| 8 | 左右大灯组件 | 套 | 1 | |
| 9 | 诊断座 | OBDⅡ | 个 | 1 |
| 10 | 移动台架(带自锁脚轮装置) | 1240×700×1700mm(长×宽×高) | 台 | 1 |
| 11 | 故障模拟与排除装置 | 套 | 1 | |
| 12 | 转角信号装置 | 原车 | 套 | 1 |
| 13 | 车速装置 | 原车 | 套 | 1 |
| 14 | CAN通讯装置 | 原车 | 套 | 1 |
