新能源电动车能量传递控制系统实训台QY-XNY131

文章来源：

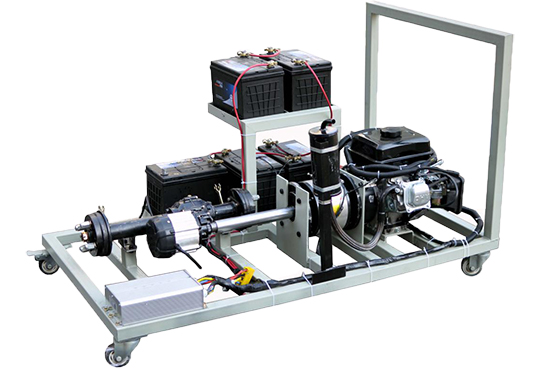

产品名称：新能源电动车能量传递控制系统实训台QY-XNY131
产品型号：QY-XNY131
产品价格：

一、设备简介
QY-XNY131设备采用5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统组成一体、高压安全等测试测量实训操作。
设备展示不同驱动模式和能量流动工况。
对比实训验证5种不同新能源汽车控制系统的不同的工况。
适用各院校对5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统理论和维修实训的教学需要。
适用于各院校对《新能源汽车与电力电子技术》、《新能源汽车概论》课程的教学需要。
二、功能特点
1.发光二极管闪光灯显示能量流动工况，能量流动与车况实时匹配。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照不同新能源汽车控制系统结构原理图和实物，认识和分析不同新能源汽车控制系统的工作原理。
3.高压模拟电源采用工业级电压，安装模拟故障开关培养故障诊断能力。
4.完成6种驱动模式的实训，对比实训验证5种不同新能源汽车控制系统的不同的工况。
5.面板上安装检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
6.真实的发动机运行组件,可真实操作混合动力系统的发动机怠速、加速、减速正常工况。
7.真实的发电机运行组件,可真实操作混合动力系统的发电工况。
8.真实的燃料电池运行组件,可真实操作燃料电池的工况。
9.台架带自锁脚轮,安装交流电源漏电保护装置、转动元器件外加装防护装置。
10.电机配套上位机软件，可真实检测与标定电机各项参数。
三、产品结构
发电机、发动机、燃料电池及运行附件、电池组、逆变器、三相交流电机、传动机构、制动机构、故障模拟与考核装置、检测面板与可移动台架等组成。
四、技术规格
1.电源：380V 交流电压；工作电压：12V/60V直流电压
2.工作温度：-5℃～50℃
3.实训台尺寸：
检测台:1740mmX650mmX1700mm,运行台:1700mmX650mmX1500mm
五、实训项目
1.电池组的检查与维护
2.三相异步电机的检查与维护
3.逆变器的检查与维护
4.插电式串联动力系统故障诊断与排除
5.插电式并联动力系统故障诊断与排除
6.插电式混联动力系统故障诊断与排除
7.纯电动汽车动力系统故障诊断与排除
8.燃料电池汽车动力系统动力系统故障诊断与排除
9.纯电动车电机故障诊断与排除
10.高压用电安全培训
六．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1700*900mm	套	1
2	充电桩组件	国标220V16A,3.5KW	套	1
3	充电插座与充电枪	国标	套	1
4	闪烁发光二极管灯条	配套	套	1
5	电动车电机	60V1KW	套	1
6	电动车电机控制器	60V1KW	套	1
7	油门踏板，制动踏板，动力电池组	配套	套	1
8	模拟指示灯	配套	套	1
9	操作开关	配套	套	1
10	高压安全防护模拟装置	配套	套	1
11	发动机	汽油机/配套	套	1
12	发电机与控制器	60V/配套	套	1
13	差速器/驱动桥	配套	套	1
14	电动车仪表	配套	套	1
15	转速表	配套	套	2
16	电磁离合器及制动器	配套	套	1
17	制动机构	配套	套	1
18	直流接触器	配套	套	1
19	移动台架	1240×600×1700mm (带自锁脚轮装置)	台	1
20	故障模拟与排除装置	配套	套	1
21	保险丝盒	配套	套	1
22	保修卡/合格证	配套	套	1
23	教师手册	配套	套	1
