- 产品名称：北汽纯电动车整车在线检测维修实训QY-XNY109
- 产品型号：QY-XNY109
- 产品价格：
北汽纯电动车整车在线检测维修实训QY-XNY109
文章来源：
一、产品简介

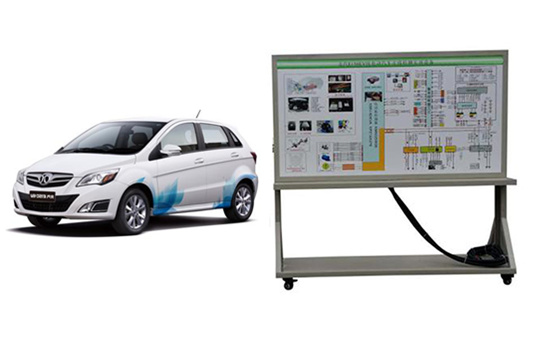

该设备将一台可正常运行的 北汽EU260（二手车） 电动车改装为在线检测教具车，可实时检测与诊断电机控制单元、VCU控制单元、高压电池ECU控制单元、车载充电系统单元与ABS及空调控制单元等的动、静态信号参数。
适用于中高等职业技术院校、普通教育类学院和培训机构对电动车整车理论和维修实训的教学需要。
二、功能特点
1.整车结构完整，各控制系统、传感器、执行器齐全，可正常运行；
2. 可通过原车仪表显示整车动、静态信号参数；
3.电控系统各传感器、执行器的工作参数采用发光管或数码表进行显示；
4.制作可移动“汽车检测实训台”，可分别进行以下控制系统的检测实训：
电机控制单元
车载充电控制单元
ABS控制单元
辅助电器
高压电池ECU控制单元
VCU控制单元
5.“汽车检测实训台”通过专用线束与整车连接，确保连接断开后整车功能完整，保持原车所有功能。
6.教学面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和原车各个等实物，认识和分析各控制系统的工作原理。
7.汽车检测实训台面板上安装有检测端子，可直接在面板上进行原车各控制单元的检测实训。
8.汽车检测实训台面板上安装有诊断座，可连接专用或通用型汽车解码器，对各电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
9.汽车检测实训台面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、基本配置：(每套)
1. 在线检测教具车1辆( 二手北汽EU26电动车 )
2. 故障设置控制器1套
3. 汽车检测实训台1套(1740*650*1700mm,带可移动脚轮的台架）
4. 故障设置和考核系统1套
5. 航空插头和连接电缆1套
