- 产品名称：传感器检测与转换技术实验箱12种QY-CGQ812A
- 产品型号：QY-CGQ812A
- 产品价格：

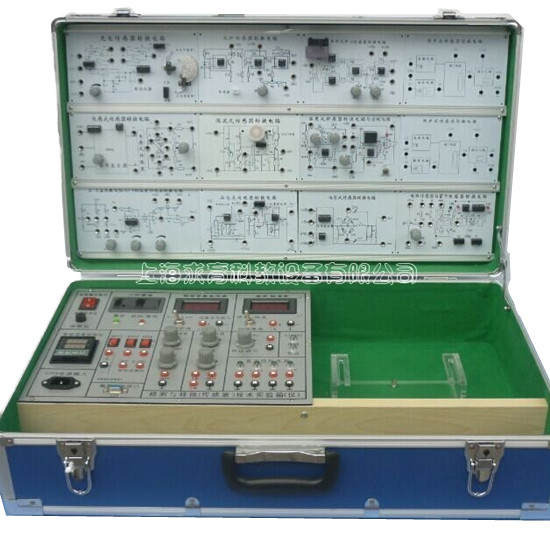

传感器检测与转换技术实验箱12种QY-CGQ812A
文章来源：
一、产品简介
传感器检测与转换技术实验箱12种为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“涡流式传感器"、“磁电式传感器"、“差动变压器"、“电阻式传感器"、“ 差动式电容传感器"等传感器的课程教学实验。
二、产品配置
（一）显示仪表
1、实验箱提供四组直流稳压电源：±5V、±15V；1.2~12V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150 倍的直流放大器。
4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999Pem。
（二）三源部分：
1、加热源：6V、12V交流电源加热，温度控制范围0~100℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分转。
3、振动源：振动频率1-30Hz，共振频率12Hz左右。
（三）数据采集卡及处理软件：
数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
三、技术参数：
|
1、 输入电源：AC220V±5% 50±1Hz 2、 额定电流：≤5A 3、 直流电源：±5V ±15V 4、 稳压系数：±1% 5、 电压纹波：≤10mV 6、 非线性误差：≤5% |
7、 测量精度：≤1% 8、 功 耗：100VA 9、 输出电流：1A 10、相对温度：-5℃～40℃ 11、相对湿度：＜85%（25℃） 12、实验箱规格：480×340×210mm |
四、传感器种类及技术指标：
| 序号 | 实 验 模 块 | 传 感 器 名 称 | 量 程 | 精 度 |
| 1 | 电阻与霍尔式传感器模块 | 电阻式传感器 | ± 2mm | ± 1.5% |
| 2 | 霍尔式传感器 | ≥ 2mm | 0.2% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ± 5mm | ± 3% |
| 4 | 电感式传感器模块 | 电感式传感器 | ± 5mm | ± 2% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤ 1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥ 1mm | ± 3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-100℃ | ± 2% |
| 8 | 磁电式传感器 | 0 .5V/m | ||
| 9 | 压电式加速度传感器模块 | 压电式加速度传器 | 1-30Hz | ± 2%/s |
| 10 | 差动放大器转换电路 | 涡流测速传感器 | 0-2400转/分 | ≤ 1.5% |
| 11 | 低频振荡器转换电路 | 磁电测速传感器 | 0-2400转/分 | ≤ 1.5% |
| 12 | 霍尔式测速传感器 | 0-2400转/分 | ± 1.5% | |
| 13 | 转速传感器 | 0-2400转/分 |
≤ 1.5% |
五、产品特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
六、传感器配备清单：
| 序号 | 器 件 名 称 | 单位 | 数量 | 序号 | 器 件 名 称 | 单位 | 数量 |
| 1 | 电阻式霍尔式传感器转换电路 | 块 | 1 | 17 | 温度式传感器AD590 | 个 | 1 |
| 2 | 电容式传感器转换电路 | 块 | 1 | 18 | 磁电式传感器 | 个 | 1 |
| 3 | 电感式传感器转换电路 | 块 | 1 | 19 | 磁电测速传感器 | 个 | 1 |
| 4 | 光电式传感器转换电路 | 块 | 1 | 20 | 压电加速度式传感器 | 个 | 1 |
| 5 | 涡流式传感器转换电路 | 块 | 1 | 21 | 霍尔式转速传感器 | 个 | 1 |
| 6 | 温度式传感器转换电路 | 块 | 1 | 22 | 转速传感器 | 个 | 1 |
| 7 | 压电加速度式传感器转换电路 | 块 | 1 | 23 | 测微器 | 把 | 1 |
| 8 | 差动放大器转换电路 | 块 | 1 | 24 | 位移台架 | 个 | 1 |
| 9 | 低频振荡器转换电路 | 块 | 1 | 25 | 铁片、铜片、铝片各一 | 个 | 3 |
| 10 | 电阻式传感器 | 个 | 1 | 26 | 温度计0-100℃ | 支 | 1 |
| 11 | 电容式传感器 | 个 | 1 | 27 | Φ8×4磁钢 | 块 | 1 |
| 12 | 霍尔式传感器 | 个 | 1 | 28 | 说明书实验指导书 | 本 | 1 |
| 13 | 电感式传感器 | 个 | 1 | 29 | 连接导线 | 根 | 25 |
| 14 | 光电式传感器 | 个 | 1 | 30 | 微机连接线 | 根 | 1 |
| 15 | 涡流式传感器 | 个 | 1 | 31 | 数据采集处理软件 | 盘 | 1 |
| 16 | 涡流测速传感器 | 个 | 1 | 32 |
七、实验项目：（带※号为思考实验）
实验一 电阻式传感器的单臂电桥性能实验
实验二 电阻式传感器的半桥性能实验
实验三 电阻式传感器的全桥性能实验
实验四 电阻式传感器的单臂、半桥和全桥的比较实验
实验五 电阻式传感器的振动实验*
实验六 电阻式传感器的电子秤实验*
实验七 变面积式电容传感器特性实验
实验八 差动式电容传感器特性实验
实验九 电容传感器的振动实验*
实验十 电容传感器的电子秤实验*
实验十一 差动变压器的特性实验
实验十二 自感式差动变压器的特性实验
实验十三差动变压器的振动实验*
实验十四 差动变压器的电子秤实验*
实验十五 光电式传感器的转速测量实验
实验十六 光电式传感器的旋转方向测量实验
实验十七 接近式霍尔传感器实验
实验十八 霍尔传感器的转速测量实验
实验十九 涡流传感器的位移特性实验
实验二十 被测体材质对涡流传感器特性的影响实验
实验二十一 涡流式传感器的振动实验*
实验二十二 涡流式传感器的测速测量实验
实验二十三 温度传感器及温度控制实验（AD590）
实验二十四 磁电式传感器的特性实验
实验二十五 磁电式传感器的测速实验
实验二十六 磁电式传感器的应用实验*
实验二十七 压电加速度式传感器的特性实验
