- 产品名称：维修电工培训及考核网孔板装置QY-W890G
- 产品型号：QY-W890G
- 产品价格：

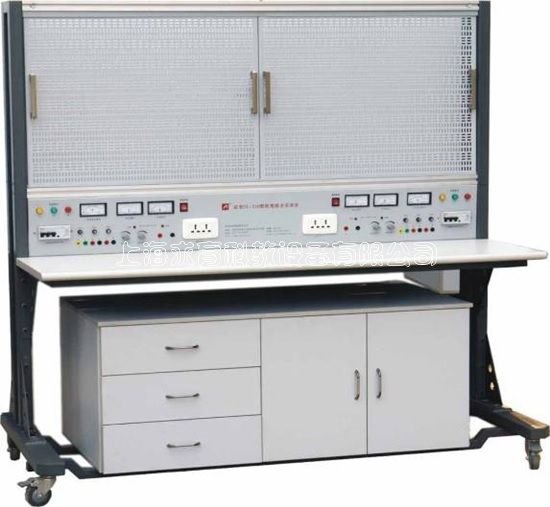

维修电工培训及考核网孔板装置QY-W890G
文章来源：
一、产品简介
QY-W890G维修电工培训及考核装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。可以根据教学和实训的需要，使用者选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。
二．产品参数
1. 外型：整体尺寸1632mm×750mm×1638mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、产品功能
实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM
四、实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
五、配置清单（1台）
| 分类 | 模块名称 | 数量 |
| 实训台 | 实训桌 | 1 |
| T型架 | 1 | |
| 电源控制屏 | 1 | |
| 网孔板 | 2 | |
| 自攻螺钉 | 200 | |
| 网孔卡 | 200 | |
| 网孔板元器件 |
元器件清单 （详见元器件清单列表） |
1 |
| 电机 | 三相鼠笼式异步电机 | 2 |
| 工具 | 实验工具1套 | 2 |
| 附件 | 连接线1套 | 1 |
| MF47指针式万用表 | 2 | |
| 使用手册 | 1 |
2.网孔板元器件清单
| 序号 | 名称 | 数量 |
| 1 | 热过载继电器-NR2-25/0.63-1A（带座） | 1 |
| 2 | 熔断器座32A-CHNT RT28N-32X 32A 10*38 | 2 |
| 3 | 熔断器2A-CHNT RT28-32 2A 10*38 | 2 |
| 4 | 交流接触器-CJX2-0910 AC220V | 3 |
| 5 | 接触器辅助触点1NC-1NO(F4-11) | 2 |
| 6 | 时间继电器-220V/60S(JSZ3 A-B) | 1 |
| 7 | 按钮-LAY50-22D-11/220V绿 | 2 |
| 8 | 按钮-LAY50-22D-11/220V红 | 2 |
| 9 | 3P倒顺开关-380VAC*8A | 1 |
| 10 | 单联单控开关-86*86-250V/10A | 1 |
| 11 | 双联双控开关-86*86-250V/10A | 2 |
| 12 | 双管T8灯座-4针 | 1 |
| 13 | 声光控开关-86*86 | 1 |
| 14 | 人体感应开关-86*86 | 1 |
| 15 | 触摸延时开关-86*86 | 1 |
| 16 | 球形白炽灯-D27-230V/25W | 1 |
| 17 | 铁导轨-C45-35*D4-黄 | 1 |
| 18 | 接插件-端子排-6对-600V/25A-TB-2506L | 3 |
| 19 | 双管T8灯管-220V/18W-YDW18-H.RR | 1 |
| 20 | 启辉器座-37*28-白-平行孔(OJB 23101) | 1 |
| 21 | 荧光灯镇流器-220V/18W -FSL EB18/20 | 1 |
| 22 | 启辉器-FSL S10 AC220V 4-65W | 1 |
| 23 | 3P空气漏电保护开关-DZ47LE-32 C10 | 1 |
| 24 | 2P空气漏电保护开关-DZ47LE-32 C10 | 1 |
| 25 | 行程开关-LX19-222 | 2 |
| 26 | 行程开关-LX19-001 | 2 |
| 27 | 时间继电器座-8P4输出-CZS08X-E | 1 |
| 28 | 明盒-86*86-白 | 3 |
| 29 | 白炽灯座-D27-220V/4A-白色 | 1 |
| 30 | 按钮盒-XKA-2-APT | 2 |
| 31 | 功率电阻-100W/100 | 1 |
