一、产品简介
QY-DG758A装置根据电工职业技能鉴定标准及相关课程的教学大纲要求而研制。可进行常用工具及仪表的使用、安全用电、电工基本技能、电动机的安装维护与故障处理、常用生产机械电气控制线路的故障分析与处理等项目训练。适合各职业学校、培训机构的《电工技能训练》和《电工实训》等相关专业课程的实训教学及技能鉴定。
二、技术性能
输入电源：三相四线（或三相五线）～380V±10%　50Hz
漏电保护：漏电动作电流≤30mA
工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）　海拔＜4000m
装机容量：＜1.5kVA
外形尺寸：1350mm×600mm×1100mm
三、基本配置及功能

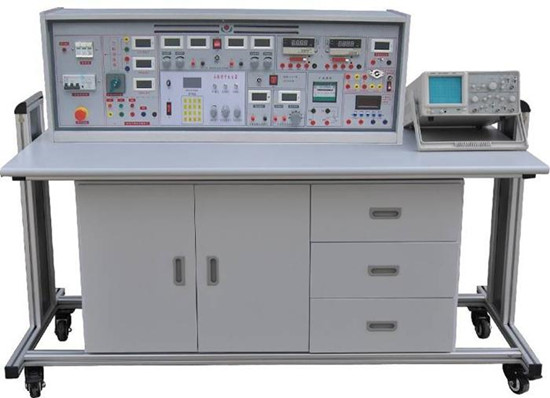

本装置主要由电源控制屏、实训桌、电源无线总控制台、实训组件等组成。
（一）电源控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流 电源、信号源和仪表等，具体功能如下：
1.交流电源部分
(1)提供三相固定380V交流电源及单相0～250V连续可调交流电源，配备1台单相调压 器，规格为0.5kVA/0～250V。380V交流电源输出处设有过流保护，相间、线间过电流
及直接短路均能自动保护。配有一只指针式交流电压表，通过波段开关切换可指示三 相固定380V交流电源输出电压。
(2)设有一路AC380V和四路AC220V交流电源接口，可为外配仪器设备提供工作电源。
(3)低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路
保护、过载保护及自动复位功能。
2.直流电源部分
(1)提供0～220V/2A连续可调直流电源，电源输出处设有过流保护，当直接短路或 所带负载太大，系统即告警并切断输出电源。
(2)提供两路0.0～30V/1A直流可调稳压电源，从0V起调，具有截止型短路软保护和自 动恢复功能，设有三位半数显指示。(3)提供四路固定直流电源：±5V/0.5A、±12V/0.5A，每路均具有短路、过流保护和自动恢复功能。
3.测量仪表
(1)真有效值交流电压表一只 能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～500V，量程自动判断、 自动切换，精度0.5级，四位数码显示。
(2)真有效值交流电流表一只 能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～5A，量程自动判断、 自动切换，精度0.5级，四位数码显示。
(3)直流数显电压表一只测量范围0～1000V，分2V、20V、200V、1000V四档，直键开关切换，三位半数字显 示，输入阻抗10MΩ，精度0.5级，具有超量程报警、指示及切断总电源等功能。
(4)直流数显毫安表一只测量范围0～2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换，三位 半数字显示，精度0.5级，具有超量程报警、指示及切断总电源等功能。
4.函数信号发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。正弦波输出幅度&ge;10V,输出阻抗50&Omega;，失真度<1%（0.1HZ-- 1KHz）。频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率,。输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。频率计最高测量范围100MHz，自动换档。单次脉冲输出：每按一次按键即可输出一组正负脉冲；
5.音频功率放大器
用于放大电路扩音，也可作信号寻迹仪器使用，输入信号Vi&ge;10mV，功率P&ge;0.5W。
6.脉冲信号发生器 单次脉冲源，正负各两路脉冲输出。
7.无线遥控接收器主要由天线和控制器两部分组成。天线放置在实训台的顶部，接收电源无线控制台发 送的控制信号；控制器放置在电源控制屏内部，根据天线接收的信号控制实训装置总电源。
（二）实训桌实训桌采用铝合金框架，桌面板由防水、防火、耐磨高密度板制成，造型美观大方， 设有两个抽屉，存放工具，左右配有两个储存柜，用于存放实训组件等，桌面铺有绿 色防静电桌垫，还设有四个高度可调的紧固脚。
（三）电源无线总控制台(每个实训室选配一台)本控制台主要由键盘模块、工作状态指示模块、发射模块、通信接口及上位机软件等 部分组成。
（1）该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。电源无线总控制台&rdquo;可对单个实验室的15台实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态；对实训室15台实验设备的电源开关无线控制。配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
（2）装置配置
按键模块：按键模块分为电源开关控制键和功能键，其中&ldquo;1号台&rdquo;～&ldquo;15号台&rdquo;及&ldquo;全开&rdquo;和&ldquo;全关&rdquo;为电源开关控制键，&ldquo;确认&rdquo;和&ldquo;取消&rdquo;为功能键。&ldquo;1号台&rdquo;～&ldquo;15号台&rdquo;开关控制键分别对应一个实验室的15台实验设备，实现单台控制操作；&ldquo;全开&rdquo;和&ldquo;全关&rdquo;对应实验室所有实验设备，可实现所有实验设备的一键开关控制；&ldquo;确认&rdquo;和&ldquo;取消&rdquo;键对开关控制键的操作进行确认或取消。
状态指示模块：该模块有&ldquo;1号台&rdquo;～&ldquo;15号台&rdquo;共15个指示灯，分别指示该控制台对应实验室的15台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
（3）上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4.能控制最多32工作台
5.开关工作台操作时间显示
（四）导线架
欧式导线架，用于悬挂和放置实训连接导线，外形尺寸为530mm×430mm×1200mm， 设有五个万向轮，造型美观大方。
（五）实训组件

四、实训项目
验电笔的使用
电工工具的识别与使用
常用导线的连接及绝缘的恢复
电烙铁的拆装与焊接技能训练
电工识图训练
室内照明线路安装模拟
指针式万用表的使用与读数
交流电压、电流的测量
直流电压、电流的测量
电阻的测量
兆欧表、钳形电流表、接地电阻测试仪的使用
常用开关类电器拆装
交流接触器的拆装
热继电器与时间继电器的拆装
常用启动器的结构观察及检测
小型变压器的制作
小型变压器故障检查与排除
三相鼠笼式电动机的拆装与测试
三相鼠笼式电动机运行检测
三相鼠笼式异步电动机的检修
三相鼠笼式异步电动机故障分析
三相鼠笼式异步电动机定子绕组局部故障排除
单相电容式电动机绕组的拆换
单相电容式电动机故障与排除
单相电容式电动机启动绕组、工作绕组及启动电容器的接线
单相电容式电动机正反转的控制
手动正转控制线路的安装与检修训练
接触器点动正转控制电路的安装与调试
具有自锁的正转控制电路的安装与调试
具有过载保护的正转控制电路的安装与调试
接触器联锁的正反转控制电路的安装与调试
按钮联锁的正反转控制电路的安装与调试
按钮、接触器联锁的控制电路的安装与调试
用倒顺开关的三相异步电动机正反转控制电路的安装与调试
接触器控制Y-△降压控制电路的安装与调试
时间继电器控制Y-△降压控制电路的安装与调试
C620型车床控制线路的模拟安装
五、装置的主要特点及安全保护体系
采用无线遥控技术，教师可通过电源无线总控制台控制学生机的电源，便于实训室管理。
交流电源及供电主回路采用三相四线制(或三相五线制)电源输入，经电流型漏电保护器、交流接触器、过流保护装置后输出，安全、方便、使用可靠。
单相交流电源0～250V连续可调，直流0～220V连续可调，交、直流电源输出均设有过流保护装置，当直接短路或所带负载太大，电流超过设定值，系统即告警并切断输出电源。
屏上设有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即发出告警并切断总电源，确保实训进程安全。
屏上设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
屏上380V交流电源输出处设有一套过流保护装置。相间、线间直接短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
采用高可靠护套结构的实训连接线，使用安全、可靠。
