一、产品特点：
QY-DG870D电工、模电、数电、电力拖动（带直流电机）实验室成套设备实验项目包括电工学、电工原理、模拟电子技术、数字电子电路、电力拖动、电气控制、继电控制等课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。装置可以帮助学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套特制实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。
电工、电拖技能实训通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水平。
二、产品功能：
1、实验台构成与性能：
1.1电源及参数：
1.1.1、输入电源：三相四线电源，输入时指示灯亮。
1.1.2、电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。
A组：单、三相可调交流电源，提供0－430V连续可调的交流电源，同时可得到0-250V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）
B组：低压交流电压3-24V分七档可调，最大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每次输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由万能插板供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz&le;1%
1.2.4方波响应:前沿/后沿&le;100nS（开路）
1.2.5最大输出幅度(开路)：f＜1MH幅度&le;15VP-P；1M＜f&le;2MHz&le;11Vp-p
1.2.6直流偏置(开路)：&plusmn;lOV
1.2.7输出阻抗Z：ZO=50&Omega;&plusmn;5&Omega;
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF)：加外加直流电压0&plusmn;5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20SK40SK60SK
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500K&Omega;，并联电容约100P。
1.4智能型功率表、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示&ldquo;L&rdquo;，容性显示&ldquo;C&rdquo;，纯电阻不显示），并可存储测量数据，供随时查阅。（注：&ldquo;KH-870A无此功能&rdquo;）
1.5单次脉冲:每次可输出一对正负脉冲。
1.6音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.7七段译码器：3组七段译码器及对应译码显示数码管。
1.8外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.9外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.10直流电机Ia、If指示。
1.11直流电机Ra、Rf调速环节。
1.12直流电机直流工作电源：0-220V输出。

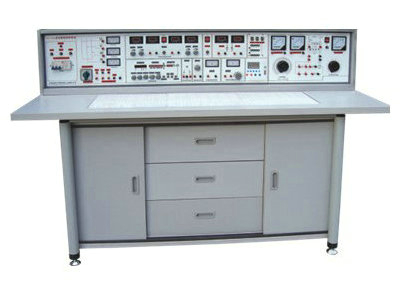

2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。
三、结构与配备（以二十四座为例）
（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。继电部分训练元器件已装在特制的元件盒上，实训时插在九孔电路板上即可连线实验，方便，灵活。模电、数电实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。
（二）、示教控制台：1台示教台，分别控制12台学生实验台的电源，通用九孔电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。
（三）、实验台，共13台，学生实验桌12台，教师示教台配备1台。
四、实验及实训项目：
（1）电工实验部分

（2）模拟部分实验

利用上述20项实验元器件还可完成下面实验项目

（3）数电部分实验

（二）实训项目
（1）电工部分
1.低压验电表的使用。22.小型变压器故障检查与排除。
2.灭火器的操作方法。23.三相鼠笼式电动机的拆装与测试。
3.口对口人工呼吸法和胸外心脏压挤法观察。24.三相鼠笼式电动机运行巡视。
4.常用工具的使用与识别。25.三相鼠笼式异步电动机的定期检修。
5.常用导线的连接和绝缘的恢复。26.三相鼠笼式异步电动机故障分析。
6.电烙铁的拆装与焊接技能训练。27.定子绕组局部故障的排除。
7.电工识图训练。28.单相电容式电动机绕组的拆换。
8.配电板安装。29.单相电容式电动机故障与排除。
9.室内配线。30.手动正转控制线路的安装与检修训练。
10.室内照明线路安装。 31.接触器点动正转控制
11.电流表、电压表的安装。 32.具有自锁的正转控制。
12.万用表转换开关的使用和读数。 33.具有过载保护的正转控制。
13.交流电压的测量。 34.接触器联锁的正反转控制。
14.直流电压、直流电流的测量。 35.按钮联锁的正反转控制线路。
15.电阻的测量。 36.按钮、接触器复合联锁的控制线路。
16.兆欧表、钳形电流表接地电阻测定仪的使用。 37.接触器控制Y-△降压控制。
17.常用开关类电器拆装。 38.X62-W型铣床主轴与进给电机的联锁控制。
18.交流接触器的拆卸与组装。 39.时间继电器控制Y-△降压起动控制。
19.热继电器与时间继电器的拆卸和组装。 40.C620-1型车床控制线路的模拟安装。
20.常用启动器的结构观察及检测。 41.直流电动机的拆装训练（教师演示）。
21.小型变压器的制作。 42.直流电动机的检修训练（老师演示）。
（2）电子部分实训内容：

 （3）电力拖动部分实验及实训项目：
