- 产品名称：电工电子电拖技能实训与考核实验室方案QY-DG855B
- 产品型号：QY-DG855B
- 产品价格：165000元

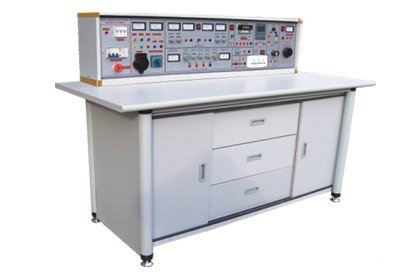

电工电子电拖技能实训与考核实验室方案QY-DG855B
文章来源：
一、产品特点：
QY-DG855B电工电子电拖技能实训与考核实验室成套设备综合了“电子电器类”“电子技术应用类”“电子信息类” 《电工技能训练》和《电子技能训练》教学大纲要求，研制了本实验设备。其电子技能实训改革传统实验室实训教学模式，通过基本操作技能和二十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套特制实训电路板和相应电路元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。电工技能实训通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装、维护与故障处理，电动机基本控制线路的安装、调试维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练，可达到劳动及社会保障职业技能鉴定中级以上水平。
二、产品功能：
1、实验台构成与性能：
1.1 电源及参数：
1.1.1输入电源：三相四线电源，输入时指示灯亮
1.1.2电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。
A组：监视电压表：通过换相开关指示三相输出电压。
B组：三相电源输出：由三相电源插座和安全接线座输出电压，通过万能开关控制三相电的输出，以提高安全性。
C组：0-220V电源输出：一组万能插座。为各种仪器提供工作电源。
D组：可调交直流电源：一台0.5KVA单相调压器，输出0－240V交直流电源，电压输出有表指示。
E组：固定直流稳压电源：输出电压5V，输出电流最大500mA。
F组：恒流稳压电源：双路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出由0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
1.2 单次脉冲源：每拨按一次钮子开关可得到一组正负脉冲。
1.3 函数信号发生器输出正弦波、三角波、矩形波。
1.3.1 频率范围：5HZ-550KHZ分五个频段
1.3.2 频率指示：由HZ表直接读出
1.3.3 电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0SK、20SK、40SK具有连续细调功能。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
1.4 音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
1.5 智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。
1.6 变压器：内置式220V/12＋24V，功率25W。
1.7喇叭：8Ω,0.5W内置式。
1.8蜂鸣器：内置式；
1.9灯头座：250V、4A灯头座一只，用于实训中电路的验证等，固定在实验台上，使用方便、安全。
1.10 智能型多功能交流测量电表：通过选择键能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T。八位液晶显示。
2、实验操作桌：由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
三、构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用九孔继电控制实训插板(尺寸:45×70cm)。继电控制实验根据电路要求插上电气元件布线实验。元器件已装在特制元件盒上，实验方便、快捷。每张操作桌配有一粒胶皮板，保护插板和桌面(如需要在桌上放置电动机、电子线路焊接等)。
2、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。尺寸为160×70cm。
3、实验台，共12台，每张学生实验操作桌上配置1台。
四、实训项目：
电工部分：
| 1、低压验电表的使用。 | 22、小型变压器故障检查与排除。 |
| 2、灭火器的操作方法。 | 23、三相鼠笼式电动机的拆装与测试。 |
| 3、口对口人工呼吸法和胸外心脏压挤法观察。 | 24、三相鼠笼式电动机运行巡视。 |
| 4、常用工具的使用与识别。 | 25、三相鼠笼式异步电动机的定期检修。 |
| 5、常用导线的连接和绝缘的恢复。 | 26、三相鼠笼式异步电动机故障分析。 |
| 6、电烙铁的拆装与焊接技能训练。 | 27、定子绕组局部故障的排除。 |
| 7、电工识图训练。 | 28、单相电容式电动机绕组的拆换。 |
| 8、配电板安装。 | 29、单相电容式电动机故障与排除。 |
| 9、室内配线。 | 30、手动正转控制线路的安装与检修训练。 |
| 10、室内照明线路安装。 | 31、接触器点动正转控制 |
| 11、电流表、电压表的安装。 | 32、具有自锁的正转控制。 |
| 12、万用表转换开关的使用和读数。 | 33、具有过载保护的正转控制。 |
| 13、交流电压的测量。 | 34、接触器联锁的正反转控制。 |
| 14、直流电压、直流电流的测量。 | 35、按钮联锁的正反转控制线路。 |
| 15、电阻的测量。 | 36、按钮、接触器复合联锁的控制线路。 |
| 16、兆欧表、钳形电流表接地电阻测定仪的使用。 | 37、接触器控制Y－△降压控制。 |
| 17、常用开关类电器拆装。 | 38、X62－W型铣床主轴与进给电机的联锁控制。 |
| 18、交流接触器的拆卸与组装。 | 39、时间继电器控制Y－△降压起动控制。 |
| 19、热继电器与时间继电器的拆卸和组装。 | 40、C620－1型车床控制线路的模拟安装。 |
| 20、常用启动器的结构观察及检测。 | 41、直流电动机的拆装训练（教师演示）。 |
| 21、小型变压器的制作。 | 42、直流电动机的检修训练（老师演示）。 |
电子部分：
| 1、常用仪器仪表的使用； | 14、语音报警喇叭的制作与实训； |
| 2、常用电子元器件的识别与检测； | 15、逻辑测试器的制作与测试； |
| 3、电烙铁拆装与电子锡焊技能训练； | 16、正负脉冲信号的制作与测试； |
| 4、印刷线路板的制作； | 17、智力竞赛抢答器的制作； |
| 5、三端集成稳压直流电源的制作； | 18、水位报警器电路的制作； |
| 6、串联型直流稳压电源的制作； | 19、迷你闪光彩灯的制作； |
| 7、低频信号电压放大器的装配与测试； | 20、光控音乐门铃； |
| 8、具有负反馈信号放大器电路的制作与测试； | 21、实用模拟自然风控制器的制作； |
| 9、文式桥振荡器的焊接与调试； | 22、台灯调光电路； |
| 10、电池电压监视电路的制作与测试； | 23、实用CMOS触摸锁钥电路； |
| 11、电子催眠器电路的制作； | 24、自动充电器的制作； |
| 12、模拟“知了”电子电路的制作实训； | 25、半导体收音机的组装与调试。 |
| 13、实用声控、光控节电照明灯的制作与实训； |
电力拖动部分：
| l、闸刀开关正转控制线路 | 13、接触器控制Y/△降压起动 |
| 2、接触器点动正转控制线路 | 14、时间继电器控制Y/△降压起动 |
| 3、具有自锁的正转控制线路 | 15、QX3-13型Y/△自动起动控制线路 |
| 4、具有过载保护的正转控制线路 | 16、半波整流能耗制动控制线路 |
| 5、倒顺开关控制正反转控制线路 | 17、全波整流能耗制动控制线路 |
| 6、接触器联锁的正反转控制线路 | 18、C620车床电气控制线路 |
| 7、按钮联锁的正反转控制线路 | 19、手动降压起动 |
| 8、按钮接触器复合联锁控制线路 | 20、单相运行反接制动控制线路 |
| 9、自动往返行程控制线路 | 21、电动葫芦电气控制线路 |
| 10、接触器控制串联电阻降压起动线路 | 22、C6163车床电气控制线路 |
| 11、时间继电器控制串联电阻降压控制线路 | 23、控制电路联锁控制线路 |
| 12、手动Y/△降压起动 | 24、主电路联锁控制线路 |
