闭路电视监控及周边防范系统实训台QY-LY78

    文章来源:

  • 产品名称:闭路电视监控及周边防范系统实训台QY-LY78
  • 产品型号:QY-LY78
  • 产品价格:68000元

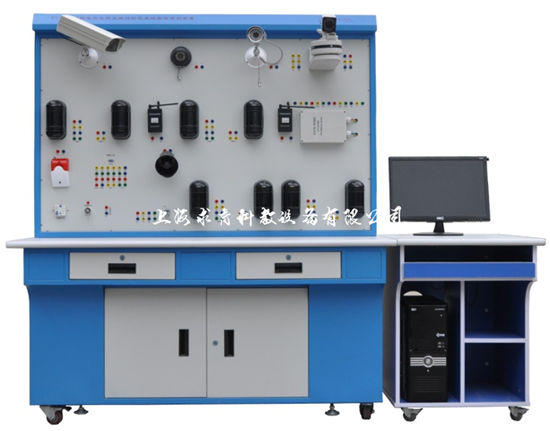

闭路电视监控及周边防范系统实验装置

一、产品简介
QY-LY78闭路电视监控及周边防范系统实训装置的系统模块由视频监控板块、视频视区模块、防盗监测模块、综合实训组成,可以体验闭路电视监控系统与防范系统的原理与操作、接线。
二、产品特点:
装置具有四种不同视频摄像机、视频清淅。多个报警点、多种型式报警探测器的使用,具有高清枪式摄像机、红个摄像机、无线摄像机、半球摄像机、微小型摄像机,人工报警模拟按钮,自动红外报警探测器等,超大容机量、自动录像、定时录像、移动贞测等。
装置前端部分:前端完成模拟视频的拍摄,探测器报警信号的产生,云台、防护罩的控制,报警输出等功能。主要包括:摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警示灯、警笛等设备(设备使用情况根据用户的实际需求配置)。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号,经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远,并实现光圈、调焦等光学调整。温、湿度传感器可探测环境内温度、湿度,从而保证内部良好的物理环境。云台、防护罩给摄像机和镜头提供了适宜的工作环境,并可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备,通过它可实现使用微机接口经过软件控制镜头、云台。
三、 传输部分:
传输部分主要由同轴电缆组成。传输部分前端摄像机摄录的图像进行实时传输,同时传输具有损耗小,可靠的传输质量,图像在录像控制中心清晰还原显示。
控制部分:该部分是安防监控系统的核心,它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元,它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。
四、显示部分:
显示部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。系统支持多画面回放,所有通道同时录像,系统报警屏幕、声音提示等功能。控制包括摄像机云台、镜头控制,报警控制,报警通知,自动、手动设防,防盗照明控制等功能,用户的工作只需要在系统桌面点击鼠标操作即可。
防盗报警部分:安装各种主被动式红外探头,进行布防,安装报警主机,一旦某处有人越入,探头即自动感应,触发报警,主机显示报警部位,同时联动相应的探照灯和摄像机,并在主机上自动切换成报警摄像画面,报警中心监控用计算机弹出电子地图并作报警记录,提示操作人员处理,大大加强了保安力度。
报警防范系统是利用主动红外移动探测器将重要通道控制起来,并连接到管理中心的报警中心,设置在非工作时间内有人员从非正常入口进入时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行警告,可以进行连续摄像及录像。
五、实训项目:
1、各种摄像机的认识与接线
2、监控系统与报警系统的联动操作与接线
3、各种摄像机在生活在的用途
4、室内全方位云台、解码器的接线与操作
5、各类镜头的安装及调试
6、摄像机的通道设置与定时录像设置
7、USB备份处理
8、与网络视频传输入的综合扩展实训
9、闭路电视监控软件的操作
10、云台解码器的设置与操作
11、摄像机的图像调试与安装
12、摄像机的各种不同场所的用途
13、报警点的接入与控制操作
14、与综布系统联接的实训
15、网络视频的传输与调试
六、系统技术指标:
工作电压:单相三线220V±5% 50Hz
整机容量:<300W
外型尺寸:150×70×180cm3
安全保护:
系统供电:电源的供给保证整个闭路监控报警系统的正常运转,系统的供电采用集中供电,具有漏电自动保护装置.
故障设置:具有故障设置系统
