- 产品名称：楼群设备间光纤传输系统实验实训装置QY-LY151
- 产品型号：QY-LY151
- 产品价格：58600元

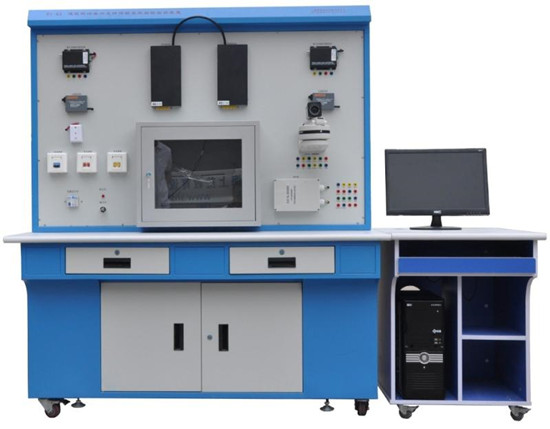

楼群设备间光纤传输系统实验实训装置QY-LY151
文章来源：
一、产品简介
QY-LY151楼群设备间光纤传输系统实验实训装置能进行光端机的视频和反向数据传输以及收发器的网络传输演示，能进行各种器材如光配线架、光模块和面板的安装与使用、能进行跳线的测试及使用的训练，能进行光端机和收发器的安装、连接与使用的实验，能进行视频采集卡、解码器、云台和摄像机的连接与操作实验，能进行视频采集卡软件的操作训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中的综合布线系列中的综合布线系统实训装置联网进行各种综合实训。
二、技术指示
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜100W
3、外形尺寸： 150×70×180 cm3 d、安全保护：具有漏电自动保护装置
4、故障设置：具有故障设置系统
三、实训项目
1：光端机传输过程的模拟
2：收发器传输过程的模拟
3：光跳线及光纤传输系统通断的测试
4：测试报告的制作
5：光纤模块安装操作
6：标准墙柜光纤设备安装操作
7：光纤安装板安装联接操作
8：跳线连接操作
9：各种信息端子与面板的拆装
10：ST、SC和C端子与光配线架和机柜的拆装
11：熔接盒的拆装
12：视频监控软件的使用方法
13：台镜头控制软件的使用方法
14：故障的判断与处理
15：系统的设计与连接
四、主要配置
| 组成 | 数量 |
| 墙柜 | 1套 |
| 熔接配线箱 | 2套 |
| 视频光端机 | 1套 |
| 音频光端机 | 1套 |
| 光纤配线架 | 1套 |
| ST光跳线 | 4根 |
| 偶合器ST | 8个 |
| 音源 | 1台 |
| 数字自动对焦一体化摄像机 | 1台 |
| 全位云台 | 1台 |
| 解码器 | 1台 |
| 网络控器 | 1台 |
| 视频采集卡 | 1块 |
| 监控计算机 | 1台 |
| 监控软件 | 1套 |
| 故障设置模块 | 1套 |
| 密度板双贴面进口防火板实训桌 | 1只 |
| 密度板双贴面进口防火板实训屏架 | 1只 |
| 145×85cm优质铝塑板丝网印刷面板 | 1块 |
| 密度板双贴面进口防火板电脑桌 | 1只 |
