单元住宅楼分户热计量采暖系统实训装置QY-LY117

文章来源：

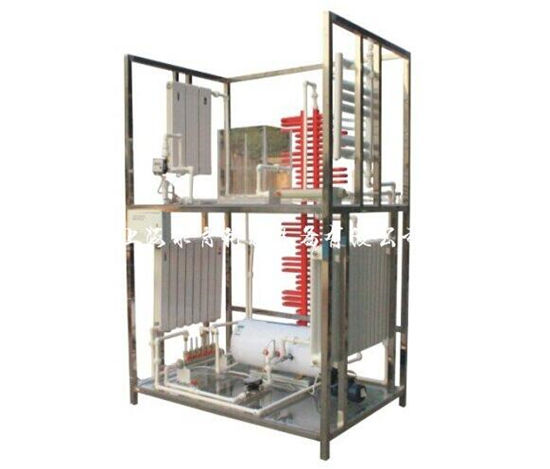

产品名称：单元住宅楼分户热计量采暖系统实训装置QY-LY117
产品型号：QY-LY117
产品价格：

一、实训功能
装置采用透明材质，能看清隐蔽管路的全部结构和走向。一二层均设置热计量表，整个系统由锅炉及循环泵实现热循环演示。展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器、板翼散热器、和卫生间小背篓散热器的外观、结构、原理、安装部位和安装形式。
二、技术指标
外形尺寸：1500×1000×2400mm
框架材料：304不锈钢
地板材料：钢化玻璃
进水要求：0.05MPa～0.75MPa
安全保护：具有漏电自动保护装置和接地保护
三、主要配置
一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器；二层供暖系统为双管下供下回式系统，散热器左、中、右依次为板翼散热器、薄壁钢管散热器（艺术造型）、卫生间小背篓散热器。供回水主立管沿框架左侧设置。
四、实训项目
实训一：单元住宅楼分户热计量采暖系统操作演示
实训二：单管跨越式供暖系统的认识
实训三：双管下供下回式供暖系统的认识
实训四：热计量表的计量操作及拆装实训
实训五：锅炉的拆装及操作实训
实训六：循环泵的操作及拆装实训
实训七：分水器、集水器的操作及拆装实训
实训八：薄壁钢管散热器的拆装实训
实训九：铜铝复合散热器的拆装实训
实训十：普通钢制散热器的拆装实训
实训十一：卫生间小背篓散热器的拆装实训
实训十二：板翼散热器的拆装实训
