- 产品名称:家用中央空调实训考核装置QY-JDW10
- 产品型号:QY-JDW10
- 产品价格:

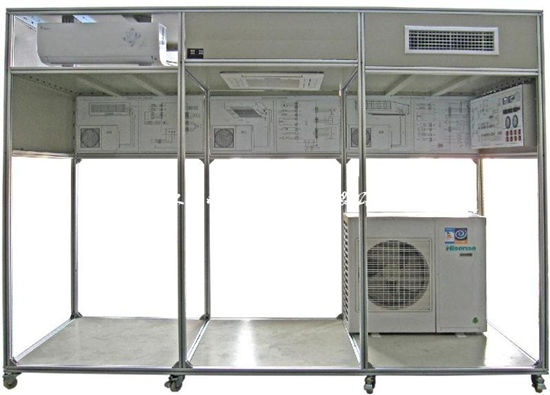

家用中央空调实训考核装置QY-JDW10
文章来源:
QY-JDW10家用中央空调实训考核装置适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。装置适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。
1.装置采用真实的家用中央空调为实训考核对:系统采用国内品牌一拖三机组,其特点为质量优、体积小、压缩机,数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性,可塑性。
2.系统终端处理机多样化:采用天井式(嵌入式)、挂壁式、风机盘管三种形式的终端处理机组;让学生了解室内机组的多样化的结构形式。
3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。
二、技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.工作境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<3.8kVA
4.外形尺寸:4000mm×1100mm×2100mm
5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、产品配置
充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
1.框架采用铝型材结构。
2.数码一拖三机组1套:空调系统采用市场3匹数码机组,室内机有终端处理机组组成。天井式(嵌入式)1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统;让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
3.智能温度控制系统3套:智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能;显示工作状态和便于观察被空调房间内温度,操作方便。
4.工作流程图板:工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
5.测量仪表1套:配备指针式真空压力表、智能温度控制仪、交流电压表、交流电流表等。
四、实训项目
1.室外机组电气控制原理基础知识
2.室内机组电气控制原理基础知识(三个内机)
3.制冷系统流程原理
4.系统不同工况操作
5.系统故障模拟设置
6.小型电磁感应阀的控制
7.压力高压保护装置
8.中央空调制冷和制热过程
9.电脑主机和室内机的通信
10.空调故障代码显示
11.了解数码节能控制技术
12.家用中央空调机的安装和维修
五、产品配置
名称 | 单位 | 数量 |
铝合金支架 | 套 | 若干 |
数码一拖三机组 | 套 | 1 |
工作流程板 | 套 | 4 |
制冷系统分流器 | 套 | 3 |
智能温度控制系统 | 套 | 3 |
压力表 | 套 | 8 |
电流表 | 套 | 8 |
温度显示器 | 套 | 4 |
嵌入式室内机 | 套 | 3 |
