- 产品名称：光伏离网追日逐日发电实验系统QY-PV27
- 产品型号：QY-PV27
- 产品价格：70000元

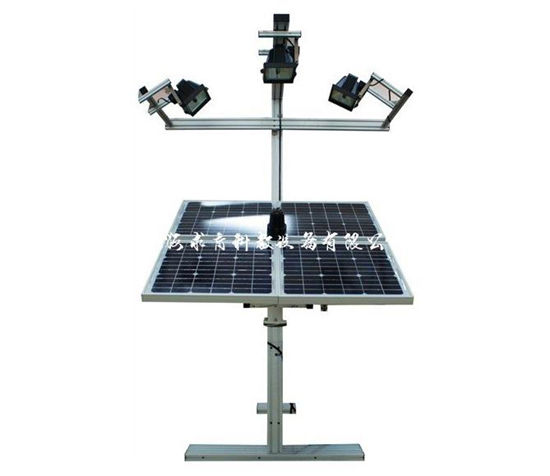

光伏离网追日逐日发电实验系统QY-PV27
文章来源：
一、产品简介
QY-PV27光伏离网追日发电实验系统由太阳能电池组件、太阳能控制器、储能蓄电池、离网逆变器、并网逆变器、双轴跟踪机构阳光跟踪传感器、控制器和传动执行机构等组成，仿真发电系统结合实验实训装置。在有效光照条件下的全程对阳光高精度测量，并将太阳光方位信号转换成电信号，传送给跟踪控制器，跟踪控制器接收太阳光跟踪定位传感器的信号后，驱使传动执行机构运转，使太阳能电池板垂直于太阳光。
装置机械结构设计可以实现水平方向360°、180°俯仰角度可以调节后固定，最大抗风可达10级。
二、运行技术条件
1、系统工作电源：DC24V 系统设计：0.4KW～1KW 。
2 系统主要有6大部分组成
2.1 光伏充放电控制模块（玻璃透平柜体）
2.2 并网与离网逆变控制系统实验测试控制模块（玻璃透平柜体）
2.3 系统负载模拟实验测试控制模块（玻璃透平柜体）
2.4 太阳模拟系统控制模块
2.5 太阳高度角和方位角模拟轨道运行机架
2.6 双轴光伏阵列跟踪系统（铝合金固定机架）
跟踪方式：双轴全自动跟踪
跟踪精度：±1°
水平回转角度：360°
俯仰角度：180°
传动机构自重：8Kg
最大承重：10Kg
电机供电电源：DC 12V
控制器供电电源：DC 12V
系统年平均耗电量：0.1W
抗风等级：10级
3、光伏组件模块（多晶硅组件4快）
每块峰值功率： 10W；
最大功率电压：18V；
最佳功率电流：0.56A；
开路电压：并联：21V 串联：82 V；
短路电流：并联：2.28A 串联：0.62A；
4、离网逆变模块
输出功率：0.3KW～1KW ；
输出波形：纯正弦波（失真率<3%）
自动保护：超载，过压，欠压，超温，短路，低电池等报警保护；
5、储能装置：采用铅酸蓄电池组， 12V/100 ah，1组；
6、实验模块：整体采用测试端子，接线盒，数显交直流电压电流表，蓄电池容量显示屏，具有上位机监控功能，实现远程实验数据采集和监控；
7、负载模块：包含24V30WLED照明灯，220V白炽灯、警示灯、电动机；
8、追日系统采用坐标轨道控制，自动计算太阳模拟器在天球坐标系的轨迹；
9、光伏跟踪系统整个晚上，机架将保持水平位置；
9.1 早上，当太阳高度角大于0，机架将回到东方面对太阳，并且程序控制自动复位；
9.2 中午，电池板到达一天中朝向正南的最水平的位置；
9.3 下午，电池板向下向西方向运动；
9.4 当太阳下山，电池板由最西的位置返回到水平的位置，停留一整夜；
9.5 300W的离网和并网逆变模块，400W的太阳能充电控制模块，交直流仪表监测显示模组；
三、实训项目
实验1、光伏阵列单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、阵列电子最大功率跟踪器原理。
实验4、阵列汇流与防雷接地原理。
实验5、阵列结构件、防腐安装原理。
实验6、最大功率跟踪器与光伏转换提效实验。
实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验
实验9、在不同季节太阳运轨变换仰角下角度对光伏能量转换的影响实验。
实验10、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验11、阵列低、中、高通过开关组合后能量变换实验。
实验13、光感仪工作实效实验。
