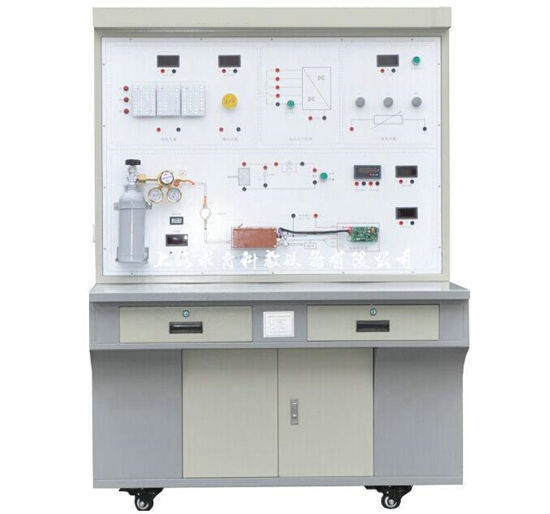

燃料电池发电教学实训台QY-ZRL081
文章来源：
一、产品简介
QY-ZRL081燃料电池发电教学实训台主要面向职高、大学、研究生、以燃料电池发电为主课题的研究和培训。燃料电池教学实训台由自吸式PEM燃料电池堆、金属氢化物氢瓶及其组件燃料电池控制器、直流线性负载，交流线性负载，直流感性负载和测试仪表组成。
| 编号 | 组件 | 说明 |
| 1 | 自吸式PEM燃料电池堆 | 用来作为电能的输出 |
| 2 | 金属氢化物氢瓶及其组件 | 用来给燃料电池提供氢燃料 |
| 3 | 线性负载电流表 | 用来测量直接线性负载电流 |
| 4 | 线性负载电压表 | 用来测量直接线性负载电压 |
| 5 | 直流功率表1 | 用来测量直接线性负载功率 |
| 6 | 直流功率表2 | 用来测量LED灯组负载功率 |
| 7 | 直流功率表3 | 用来测量电机负载功率 |
| 8 | 计时器 | 用来累计氢瓶使用时间 |
| 9 | 温度表 | 用来反映电堆周围环境温度 |
| 10 | LED灯组 | 用来作为阻性负载 |
| 11 | 电机 | 用来作为感性负载 |
| 12 | 按钮1 | 用来控制仪表供电 |
| 13 | 按钮2 | 用来控制线性负载回路通断 |
| 14 | 按钮3 | 用来控制灯和电机负载回路通断 |
| 15 | 按钮4 | 用来控制LED灯组（红） |
| 16 | 按钮5 | 用来控制LED灯组（黄） |
| 17 | 按钮6 | 用来控制LED灯组（绿） |
| 编号 | 组件 | 说明 |
| 1 | DC/DC电源模块（9V） | 仪表供电 |
| 2 | DC/DC电源模块（12V） | 将燃料电池输出波动直流电转化为12V直流电 |
| 3 | 燃料电池控制器 | 控制燃料电池风扇转速和定时排气 |
二、系统参数
◆ 燃料电池
燃料电池是本教学平台的核心组成部分，将氢瓶供给的氢气转换成电能，供负载使用。
产品优势:具有重量轻，体积小，便于携带；静音设计；结构简单，可靠性高：启动速度快，响应时间短，适合于各种应用环境；环境适应性好，适应各种天气变化；
其规格如下：
• 电池功率为50w；
• 开路电压为15～30V；
• 工作电压为11V时，电流为4.15A，电池温度为41.5℃；
• 风机电压为10.5V；
• 尾气排放阀排气间隔为12秒，每次排气时间为0.3秒。
燃料电池安装要注意通风，确保空气顺畅流通，有助与反应空气的吸入和电池的散热。安装时将燃料电池平放，风扇朝上，散热口朝下，尾气排放口通过排气管接电池阀，接上燃料气瓶即可发电。
◆ 金属氢化物氢瓶
金属氢化物氢瓶用来给燃料电池供应燃料，其规格为：
贮氢容量（ 20℃）： 500L
放氢流速（ 20℃）： >5L/min
放氢压力（ 20℃）： ≥0.3MPa
使用环境温度：0～60℃
产品氢纯度：99.99％～99.9999％
原料氢： ≥98％（普通工业氢）
充氢压力：2.0～3.0MPa
充氢环境温度：0～40℃
热交换方式：空气自然对流或强制对流
重量：4.5kg
外形尺寸：长420mm，直径50mm
金属氢化物氢瓶具体使用规则见附件B。
钢瓶（带减压器）
用来给金属氢化物充气，使用使要符合氢气使用安全技术规程(GB 4962-85) 。
本实验系统可以使用如下规格瓶装氢气：
容积：40L
压力：15MPa
氢气纯度：99.999％高纯氢
减压器规格：最大输入压力（25MPa）
最大输出压力（0.25MPa）
充氢具体操作见附件C。
仪表
电流表：本教学平台共有1个电流表，量程和误差分别都是5A和±0.2％。用来测量燃料电池输出总电流。
电压表：本教学平台共有1个电压表，量程和误差分别都是20V和±0.2％。用来测量燃料电池输出电压。
功率表：本教学平台有3个功率表，量程为：电流输入5A，电压输入25V,功率输入125W（精度±(0.5％+2个字)），分别用来测量线性负载，感性负载，阻性负载的功率；
计时器：本教学平台共有1个计时器，量程为100小时，主要用来累计氢瓶使用时间，以便准时充气。当开启电堆时按下计时器的计时按钮，关闭电堆前按停止按钮保存数据，清除累计时间可按清除按钮。
温度表：本教学平台有1个温度表，量程和误差分别是-19.9～99.9℃和±1％。用来反映环境温度。
按钮
本教学平台有3个大按钮和3个小按钮。
3 个大按钮：分别用来控制仪表供电、电堆输出、负载通断；
3 个小按钮：用来控制3组LED灯，根据负载的要求选择1组、2组或3组LED灯。
负载
线性负载：是一个变阻箱，阻值变换范围为0～99.9欧姆，阻值最小变化值为0.1欧姆；最大可承受功率为50W。
感性负载：是一个额定电压为12V,转速为340r/min的直流电机（带动车轮）。
阻性负载：是一个由LED灯组成的阵列，分为红，黄，绿三块，每块额定电压12V，总功率为20W左右。使用时分别按下各LED灯组小按钮，可以点亮各LED灯组，可根据功率配合使用。
DC/DC
本教学平台共有7个DC/DC电源模块。
1. DCW50-12S12（1个）：将燃料电池发出的直流电转换为12V±5％的直流电压，为负载和其他DC/DC供电（1个）。技术参数：输入电压范围9～18V，输出电压12V，输出电流4.2A，输出功率50W。
2. DCN5-12S09（6个）：将12V直流电压转换为9V±5％的直流电压，给电流表、电压表、功率表及计时器供电。技术参数：输入电压12V，输出电压9V，输出电流400mA，电源输出功率5W。
红外测温仪
型号为FTIKE88A，用来测量电堆温度，测量范围-50℃-280℃。
保险丝
为了保护本教学平台的重要部件，避免一些由于人为的操作失误而导致的重大事故的发生，我们在一些重要部件前加入了保险丝，具体规格如下：
1. 电流表前的保险丝（1个）：熔断电流 5A；
2. 功率表电流输入端保险丝（3个）：熔断电流 5A；
注意：保险丝并不是万能的，只是起到一个相对保护的作用，在操作中应尽量避免人为的操作失误！
其它：方式选择开关、启停按钮、负载测试旋钮；
3、实验项目
实验1 燃料电池能量转换原理实验；
实验2 反应条件对燃料电池堆性能影响实验；
实验3 燃料电池堆负载实验；
实验4 燃料电池堆在恒定负载条件下V-I、P-I特性实验；
实验5 燃料电池堆在变化负载条件下V-I、P-I特性实验；
实验6 电力电子转换实验；
实验7 燃料电池驱动线性负载实验；
实验8 燃料电池驱动LED阵列实验；
实验9 燃料电池驱动电机实验；
实验10 燃料电池燃料电池对移动设备供（充）电实验
4、基本配置表
| 序号 | 名称 | 型号 | 数量 | 单位 | 价格 |
| 1 | 燃料电池教学实验平台（立式或台式） | 1 | 台 | ||
| 2 | 50w自吸式PEM燃料电池堆 | 1 | 台 | ||
| 3 | 金属氢化物氢气瓶 | 1 | 只 | ||
| 4 | 燃料电池控制器 | 1 | 台 | ||
| 5 | 实验电源模块（系统内部） | 2 | 套 | ||
| 6 | 实验测量仪表（系统面板） | 1 | 套 | ||
| 7 | 实验附件 | 1 | 套 | ||
| 8 | 实验说明书及指导手册 | 1 | 册 | ||
