风力发电机特性实验箱QY-FL33

文章来源：

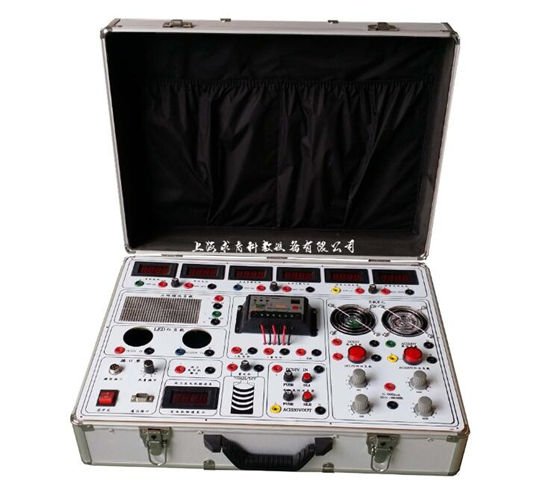

产品名称：风力发电机特性实验箱QY-FL33
产品型号：QY-FL33
产品价格：

一、产品简介
QY-FL33风力发电机特性实验箱是一个风力发电实训系统，通过它可以为垂直轴风力发电机、可调风源、风力发电控制器和单相离网逆变器、交直流负载单元提供一个实用的教学、试验、演示平台。
(1) 风力发电机可移动距风源位置
(2) 控制面板为环氧树脂面板制作
(3) 移动滑轨为标准工业型材
二、技术参数
1、风力发电机可测转速：0-500转/分
2、模拟风源：320W单相离心风机
3、垂直轴风力发电机：10W
4、100W正弦波逆变器；可对交流220V不同负载进行试验；
5、控制器：12V/24V自动切换。设有电池板检测指示灯，蓄电池容量指示灯，负载指示灯，可对各部件进行实时检测
6、蓄电池：电压：12V；容量：7.2Ah
7、负载单元：A、DC12V感性、阻性负载B、AC220V感性、阻性负载C、可变电阻箱；（10Ω-99.99K）
8、16*32LED汉字点阵模块:DC12V或AC220V供电(可提供套件供学生焊接实训)
9、LED灯负载:DC12V,AC220V
三、实训项目
实验一风力发电机特性实验系列
1、风力发电机开路电压、短路电流测试
2、风力发电机I-V特性测试实验
3、风力发电机最大输出功率计算实验
4、风力发电机填充因子计算实验
5、风力发电机转换效率测量实验
6、开路电压、短路电流与相对光强函数关系
7、风力发电机P-V特性测试实验
8、风力发电机暗伏安特性测试实验
9、风力发电机组件输出特性测试实验
10、串联、并联电阻对填充因子影响测试
11、风力发电机光谱特性测试实验
12、负载特性测试实验
实验二风力发电机蓄电池控制器实验系列
1、风力发电机蓄电池充电控制实验
2、控制器充、放电保护实验
3风力发电机充、放电电压、电流测试
4、风力发电机电量估测实验
5、控制器通用开、关输出模式实验
6、控制器纯光控开、关输出模式
7、控制器光控-时控输出模式实验
8、控制器调试输出模式实验
9、控制器负载过载、短路保护演示
实验三风力发电机逆变器实验系列
1、逆变器的工作原理分析实验
2、逆变器输出电压、电流测试实验
3、逆变器输出功率计算实验
4、逆变器过载保护演示实验
5、逆变器输入电压防反接演示实验
6、逆变器输入电压范围测试实验
7、逆变器转换效率计算实验
8、逆变器不同负载的电流电压测试
9、逆变器不同负载的功率估算实验
