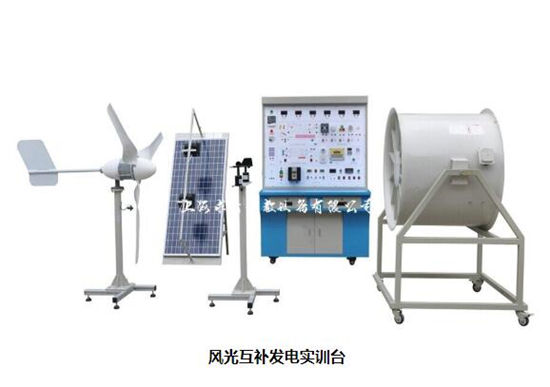

一、技术参数
1、系统规格
系统工作电压：12/24V DC  220VAC
系统最大电流：10A
系统最大功率：500W
2、单晶硅太阳能电池规格
组件尺寸(L*W*H)：536*477*28mm×4
最佳功率：25W
最佳工作电压：17.05±0.5V
最佳工作电流：1.43±0.10A，
短路电流：1.6±0.10A，
开路电压：21.0±0.5V
3、风机力发电机参数
额定功率：400(W)
额定电压：12/24(V)
额定电流：33.3/16.7（A）
风轮直径：1.5(m)
启动风速：2.5(m/s)
额定风速：9.6(m/s)
安全风速：35(m/s)
发电机工作形式：永磁同步发电机
风叶旋转方向：顺时针
风叶数量：3（片）
风叶材料：玻璃增强聚丙烯材料
电机材料：铝合金&不锈钢
4、模拟风洞模块
风量：32073 mз/h
风压：388Pa
转速：1450 r/min
功率：5.0kW
5、风光互补控制器规格
工作电压：12VAC
充电功率：400W
充电方式：PWM脉宽调制
充电最大电流 35A
过放保护电压 11V
过放恢复电压 12.6V
输出保护电压 16V
卸载开始电压（出厂值）15.5V
卸载开始电流（出厂值） 15A
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。
6、离网逆变电源
直流输入电压：10.8～16.8VDC
额定蔬出功率：300W
输出电压：110VAC
输出波形：纯正弦波
输出频率：50Hz
工作效率：85%
功率因数：>0.88
波形失真率≤5%
工作环境：温度-20℃～50℃
相对湿度：﹤90﹪（25℃）
保护功能：极性反接、短路、过热、过载保护
7、并网同步逆变电源
AC标准电压范围： 90V-140V/180V-260VAC
AC频率范围： 55Hz~63Hz/45Hz~53Hz
输出电流总谐波失真： THDIAC <5%
相 位 差： <1%
岛效应保护： VAC;f AC
输出短路保护： 限流
显示方式： LED
待机功耗： <2W
夜间功耗： <1W
环境温度范围： -25 ℃~60℃
环境湿度： 0~99%(Indoor Type Design)
8、太阳能电池自动跟踪模块
跟踪方式：双轴全自动跟踪
跟踪精度：&plusmn;1&deg;
水平回转角度：360&deg;
俯仰角度：180&deg;
传动机构自重：8Kg   （不含支架与电池板）
最大承重：25Kg（可装120W以下的电池板）
电机供电电源：DC 12V
控制器供电电源：DC 12V
系统年平均耗电量：0.1W
抗风等级：10级
工作高度1695㎜，最低工作高度1500㎜，承载8㎏，净重1.8㎏，
模拟小太阳模块：220VAC  150W金卤灯或500W自然色投光灯
9、测风系统模块
测量范围   风速：0～60m/s    风向：0～360&deg;
精 度      &plusmn;0.1m/s  &plusmn; 3&deg;
工作电源：AC 220V&plusmn;20%  50HZ， DC24V、12V、5V或其他供电。
记录间隔：  1分钟～240分钟连续可设置
内部存储：  4M bit
通讯接口：  RS-232/485/USB通讯
环境温度：   -40℃～50℃
转速传感器：0～5000 风力发电机转速检测显示（室内）
10、电表规格
电流表：× 3个，2A， 显示模式︰0.5&rdquo;LED
电压表：× 3个，20V，显示模式︰0.5&rdquo;LED
温度表：× 1个，0～99.9℃
11、负载：
风扇：×1个，额定电压：12/24V，工作电流：0.25A，功率：3W
交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
蜂鸣器：×1个
马达：×1个，额定电压：12/24V，工作电流：0.25A，功率：3W
交流线性电阻负载：3～15～120W
直流模拟负载：12V/24V/28WLED路灯板
12、电池：阀控式密封铅酸蓄电池
额定电压：12V
额定容量：100Ah
充电方法（恒压），循环︰最大充电电流为5.6A
13、无线监控：
高性能风光互补智能控制器，含PC端Zigbee无线监控模块，与太阳能教学模块Zigbee发射模块，透过IEEE802.15.4标准无线协定截取I(电流)V(电压)值至PC端显示以便监控。
14、系统外形尺寸；长1400×宽550×高1700（㎜）附滚轮方便推动至户外教学。
15、监控软件
PC监控模块：监控主机、监控软件。
显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。

二、实训项目
永磁同步风力发电机系统运行过程风能量变换演示和实验
实验1、 风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、风速即转速与与出功率关系实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出电压频率关系实验
太阳能电池控制运行过程光能量变换演示和实验
实验1、光伏电池的伏安特性；
实验2、光伏发电的负载特性测试；
实验3、光伏电池输出功率与入射角的关系；
实验4、输出功率与光照强度的关系；
实验5、最大功率点跟踪实验测试；
实验6、控制器原理实验；
实验7、蓄电池充放电控制实验；
实验8、蓄电池保护实验；
实验9、光伏阵列设计实验；
实验10、太阳能照明系统设计；
实验11、太阳能系统电器负载实验；
实验12、综合实验；
实验13、追日实验；
