数控铣床综合技能实训智能考核系统装置QY-SKW07

文章来源：

产品名称：数控铣床综合技能实训智能考核系统装置QY-SKW07
产品型号：QY-SKW07
产品价格：

一、产品特点

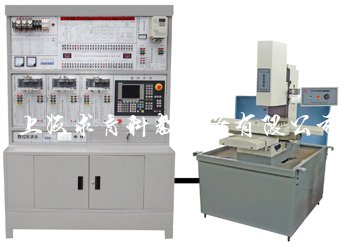

QY-SKW07网络型数控铣床综合技能实训智能考核系统装置由数控铣床实训台和数控铣床实物组成，不仅可作为数控铣床电气故障的维修实训设备，也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能；学员在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；
装置采用工业化的器件，将一台数控铣床的电控系统的每一环节在实训台上进行分解展示；采用模块化结构设计，并设计有强电柜，便于实现数控铣床各个环节的实训教学；设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障，具有数控铣床的故障维修考核功能。
二、技术性能
1.输入电源：三相四线380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜4kVA
4.外形尺寸：137cm×60cm×189cm
三、实训装置的基本配置及功能
1.控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；
2.电源部分：采用三相四线380V交流电源供电，漏电保护器控制总电源；
3.数控系统单元：采用西门子（SINUMERIK 802C base line）数控系统；
4.驱动模块：X/Y/Z进给轴均采用伺服电机驱动；
5.主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。
四、VM160型数控铣床技术参数
工作台面积： 280×160mm
三向行程（X/Y/Z）：250×160×180mm
定位精度： ±0.05 mm
T形槽数及宽度： 3×8mm
刀柄形式：弹簧夹头ER16
主轴电机功率： 0.55kw
主轴转速： 100～3500rpm
外形尺寸： 93cm×88cm×160cm
机床重量： 350Kg
五、实训项目
1. 数控铣床电气系统的设计
2. 数控系统的初始化
3. 数控系统的参数设置
4. 输入输出信号的使用
5. 机床参考点的设置
6. 进给驱动单元的调试与应用
7. 主轴变频器的调试与应用
8. 数控系统的通讯
9. PLC编程及应用
10.数控铣床故障诊断与维修
11.数控铣床编程操作与加工
