数控车铣床电气控制与维修实训装置QY-SKW10

    文章来源:

  • 产品名称:数控车铣床电气控制与维修实训装置QY-SKW10
  • 产品型号:QY-SKW10
  • 产品价格:

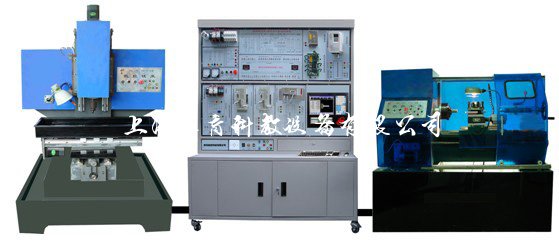

数控车铣床综合电气控制与维修实训装置

一、产品介绍
QY-SKW10数控车铣床综合电气控制与维修实训装置系统采用西门子802C数控系统,数控机床的X、Y、Z轴由伺服电机控制,主轴电机由变频器控制,并带有光电编码器,冷却泵电机,实验台上还配有模拟四工位刀架模块,学生可以学习到802C伺服电机的控制、变频器控制、电动刀架、霍尔元件、接近开关的原理和PLC指令、编程、接线及在数控机床中的应用、数控车床编程、加工、维修等。配套实训数控车床和实训数控铣床等组成。
二、产品特点
1、装置具有数控车床、数控铣床等数控机床安装调试、参数设置、PLC编程、故障诊断与维修、数控编程操作等功能。不同机床的切换通过计算机装载西门子提供的软件或进行PLC编程实现。(计算机校方可自配)
2、装置采用开放式结构,模块化设计,设计有专门的故障设置区和排故操作单元。该故障系统提供全开放的端子接口,教师在故障设置区通过开关设置故障;学生通过对故障的在线分析判断、测量进行排故操作。
三、技术性能:
1、输入电源:三相四线制380V±10% 50Hz交流电源。
2、结构:考核柜为铁质钣金喷塑结构,坚固耐用;
3、工作环境:温度10℃~+40℃
4、整机功耗:<3KW
5、考核柜尺寸:180×70×189cm
数控车床技术参数
1、床身最大回转直径:350mm
2、三爪卡盘:160 mm
3、主轴孔径:40 mm
4、电动刀架:四工位
5、主轴电机功率:750W
6、主轴最高转速:1500rpm
7、外形尺寸:1670×810×1500 mm
四、实训项目
1. 数控车床/铣床电气系统的设计
2. 数控系统的参数设置与调整
3. 输入输出接口实训
4. 机床参考点的调试
5. 伺服电机驱动单元的调试与应用
6. 变频器的调试、参数设置与应用
7. 电动刀架控制实训
8. 数控系统的通讯
9. 数控车床/铣床故障诊断与维修
10. 数控系统的操作与编程
11. 数控车床/铣床加工实训
