- 产品名称：CK6432数控车床电气控制维修实训台QY-SKC08
- 产品型号：QY-SKC08
- 产品价格：
CK6432数控车床电气控制维修实训台QY-SKC08
文章来源：
一、产品简介
QY-SKC08型CK6432数控车床电气控制维修实训台采用FANUC 0i数控系统,配有四工位电动刀架1台、伺服主轴电机1套、冷却泵1台、伺服电机2台、CK6432车床1台及X、Z限位开关和机床零点、润滑系统等。
二、技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核24项
3、工作环境：温度-200C～400 C
4、整机容量：≤8kVA；
5、实验台尺寸：长×宽×高（mm）=1000 mm×650 mm×1800 mm；
6、装置具有数控车床故障诊断维修考核功能，可设置数控车床24个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登陆、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
三、产品配置

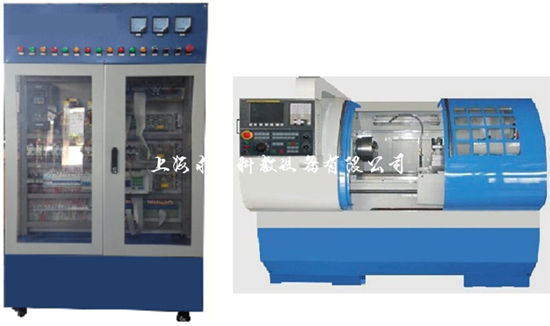

1．系统由机床实训柜、CK6432数控车床等组成，正面上部为网内电压、电流、状态指示灯等监控原器件，中部为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有一体式伺服放大器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等；电气柜后部还设有变压器和接地端子等。
2．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
3．数控系统采用发那科厂家的主流数控系统，能满足不同类型机床的实训教学。
4．X、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等开关，采用工业标准型行程开关；主轴由原装伺服电机驱动。
5．X、Z轴进给传动系统由滚珠丝杠螺母副、导轨、轴承、轴承支座、电机支座等组成、滚珠丝杠的装配与调整等技能训练。
四、基本实验实习项目
实验一 数控车床电气综合实验装置电源控制
实验二 FANUC 0i数控系统的操作、接口实验
实验三 伺服主轴调速实验
实验四 四工位自动刀架实验
实验五 X轴伺服电机驱动控制实验
实验六 Z轴伺服电机驱动控制实验
实验七 车床正负超程限位、零点实验
实验八 手轮（手摇脉冲发生器）实验
实验九 车床数控系统控制螺纹加工实验
实验十 数控车床系统通讯实验
实验十一 数控车床PMC编程与连接实验
实验十二 数控车床电气综合安装
实验十三 PMC用户程序的设计
实验十四 PMC用户程序的调试
实验十五 数控车床NC参数调试（－）
实验十六 数控车床NC参数调试(二)
实验十七 数控车床丝杆反向间隙补偿
实验十八 数控车床丝杆螺距补偿
五、机床特点：
1、机床关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工，工艺优、精度高。
2、机床的功能部件，包括主轴、滚珠丝杠、导轨、润滑装置、刀架、联轴器、丝杠轴承等均为进口/国内名优产品，可靠耐用。
3、二轴进给系统导轨采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。
4、滚珠丝杠的结构，可完成精准的移动及定位，摩擦小、速度快、寿命长。
5、二轴滚珠丝杠均采用预拉伸安装，提高了丝杠的刚度，最大限度地减少由于高速运转热变形引起的误差。
6、滚珠丝杠轴承为进口专用丝杠轴承，极大的提高了进给轴的轴向刚性、精度和抗冲击力。
7、滚珠丝杠与交流伺服电机轴采用弹性联轴器进行无间隙直联传动，保证机械运动的准确定位。
8、配置自动集中润滑系统，对导轨和滚珠丝杠进行定时定量润滑。提高了机床加工精度和使用寿命。
9、CK6432型卧式数控车床采用机电一体化设计，可实现自动控制，能够完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制圆柱、圆锥螺纹等工序。并配有完备的S．T．M功能，可发出和接收多种信号，控制自动加工过程。该机床床身导轨采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。
六、机床的主要规格与参数
| 车床床身形式 | 整体式床身 | |
| 床身上最大工件回转直径 | ≥320mm | |
| 最大工件长度（顶尖距） | ≥500mm | |
|
最大工件 加工直径 |
床身 | ≥320mm |
| 拖板 | ≥165mm | |
| 最大工件加工长度 | ≥450mm | |
| 主轴头形式/锥度/锥孔 | MT5 | |
| 主轴通孔直径 | ≥Φ60mm | |
| 主轴转速 | ≥50～2500/rpm | |
| 主轴功率 | ≥3.7/5.5KW | |
| 快速移动速度X/Z轴 | ≥6000/8000mm/min | |
| 拖板最大行程X/Z轴 | ≥230/480mm | |
| 电动刀架形式及装刀数 | ≥立式4工位 | |
| 刀杆截面尺寸 | ≥20×20mm | |
| 定位精度X/Z轴 | ≤0.02/0.03mm | |
| 重复定位精度X/Z轴 | ≤0.01/0.016mm | |
| 工件加工精度 | IT6～IT7 | |
| 工件表面粗糙度 | Ra1.6 | |
| 顶尖套简内孔锥度 | ≥莫氏4号 | |
| 顶尖套筒最大移动量 | ≥100 mm | |
| 横向最大移动量 | ±10mm | |
| 外形尺寸 | ≥2000×1300×1700 mm | |
| 机床净重量 | ≥1400KG | |
七、配置清单
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 数控系统（采用FANUC 0I MATE TD） | 1 | 台 |
| 2 | 机床实训控制台（采用铁质钣金喷塑结构） | 1 | 台 |
| 3 | CK6432数控车床 | 1 | 台 |
| 4 | 手摇脉冲发生器（FANUC手轮）（安装在面板上） | 1 | 台 |
| 5 | 四工位刀架（含扳手） | 1 | 套 |
| 6 | 冷却泵电机 | 1 | 台 |
| 7 | 三相交流伺服电机（βIS系列）(安装在实物机床上) | 2 | 台 |
| 8 | 交流伺服单元（βISVSP系列，安装在面板上） | 1 | 台 |
| 9 | X、Z轴正负限位、机床回零开关（安装在实物机床上） | 2 | 只 |
| 10 | 伺服主轴电机βI系列3.7/5.5KW | 1 | 台 |
| 11 | I/O板（FANUC） | 1 | 块 |
| 12 | 分线器(FS-50BB)（安装在面板上） | 1 | 块 |
| 13 | 电压表6L2（0~450V）（安装在面板上） | 1 | 只 |
| 14 | 电压表85L17（0~450V）（安装在面板上） | 1 | 只 |
| 15 | 灭弧器31TX1-31A03（安装在面板上） | 1 | 只 |
| 16 | 交流接触器CJX1-22（正泰）（安装在面板上） | 4 | 只 |
| 17 | 直流继电器MY2N（安装在面板上） | 6 | 只 |
| 18 | KT18-32（安装在面板上） | 3 | 只 |
| 19 | 断路器DZ47-60-C5（正泰）（安装在面板上） | 3 | 只 |
| 20 | 漏电保护器DZ47LE-32（正泰）（安装在柜上） | 1 | 只 |
| 21 | EL（安装在面板上） | 1 | 只 |
| 22 | 风机（安装在柜内）（安装在面板上） | 1 | 只 |
| 23 | 急停开关（强电）（安装在面板上） | 1 | 只 |
| 24 | 急停开关（驱动）（安装在副面板上） | 1 | 只 |
| 25 | 风机开关（安装在面板上） | 1 | 只 |
| 26 | 照明开关（安装在面板上） | 1 | 只 |
| 27 | 电源指示灯（安装在柜上） | 1 | 只 |
| 28 | 直流24V电源（安装在柜内） | 2 | 台 |
| 29 | 650W变压器（安装在柜内） | 1 | 台 |
| 30 | 5500W变压器（安装在柜内） | 1 | 台 |
| 31 | 钥匙（每套2把） | 1 | 套 |
| 32 | CAD/CAM软件光盘 | 1 | 张 |
| 33 | FUANC 0I MATE-TD用户手册 | 1 | 本 |
| 34 | FUANC 0I MATE-TD维修手册 | 1 | 本 |
| 35 | FUANC 0I MATE-TD参数说明 | 1 | 本 |
| 36 | 实训台指导书（含智能故障使用说明书） | 1 | 本 |
| 37 | 数控车床故障电路图 | 1 | 份 |
| 38 | 智能故障考核软件 | 1 | 套 |
| 39 | RS232接口传输线及插头（5米） | 1 | 套 |
八、车床配件清单
| 序号 | 名称 | 规格 | 数量 | 备注 |
| 1 | 三爪卡盘 | 1个 | 已装在机床上 | |
| 2 | 卡盘正爪 | 1副 | 已装在卡盘上 | |
| 3 | 卡盘反爪 | 1副 | 随机 | |
| 4 | 卡盘扳手 | 1把 | 随机 | |
| 5 | 刀架扳手 | 1把 | 随机 | |
| 6 | 机床垫铁 | 6只 | 随机 | |
| 7 | 死顶尖 | 1只 | 随机 | |
| 8 | 刀垫片 | 1盒 | 随机 | |
| 9 | 车刀 | 4把 | 随机 | |
| 10 | 尾架扳手(呆扳手) | 1把 | 随机 | |
| 11 | 塑料棒（试件） | 1箱 | 随机 | |
| 12 | 螺丝刀 | 十字一字 | 2把 | 随机 |
| 13 | 内六角扳手 | 1套 | 随机 |
